Hướng dẫn lắp đế âm tường vuông ABE
Lắp đặt đế âm tường đúng kỹ thuật là bước khởi đầu quyết định độ bền, sự an toàn và tính thẩm mỹ cho hệ thống công tắc ổ cắm điện. Nhằm giúp quý khách tránh những sự cố tốn kém như đế chôn bị nghiêng, lệch hay bị hụt quá sâu sau khi trát tường, bài viết này sẽ hướng dẫn chi tiết quy trình thi công chuẩn từng bước
Tổng quan về đế âm tường trong hệ thống điện dân dụng
Đế âm tường là loại hộp phụ kiện làm từ nhựa PC. Thợ điện sẽ chôn chìm hoặc chôn nổi thiết bị này bên trong tường gạch hoặc vách thạch cao. Thiết bị đóng vai trò là hộp bảo vệ cho phần nguồn điện phía sau mặt công tắc.
Đế âm tường đảm nhận 3 vai trò kỹ thuật quan trọng trong hệ thống điện:
- Là thiết bị chứa các mối nối dây điện và ống ghen. Thiết kế này ngăn độ ẩm từ lòng tường xâm nhập vào dây dẫn.
- Tăng cường an toàn điện trong nhà. Lớp vỏ cách điện ngăn ngừa nguy cơ rò rỉ điện ra bề mặt tường trát.
- Thiết bị có điểm tựa cố định với 2 lỗ ren bắt vít. Lớp giá đỡ này giúp giữ chặt mặt nạ công tắc và ổ cắm vào bề mặt tường.

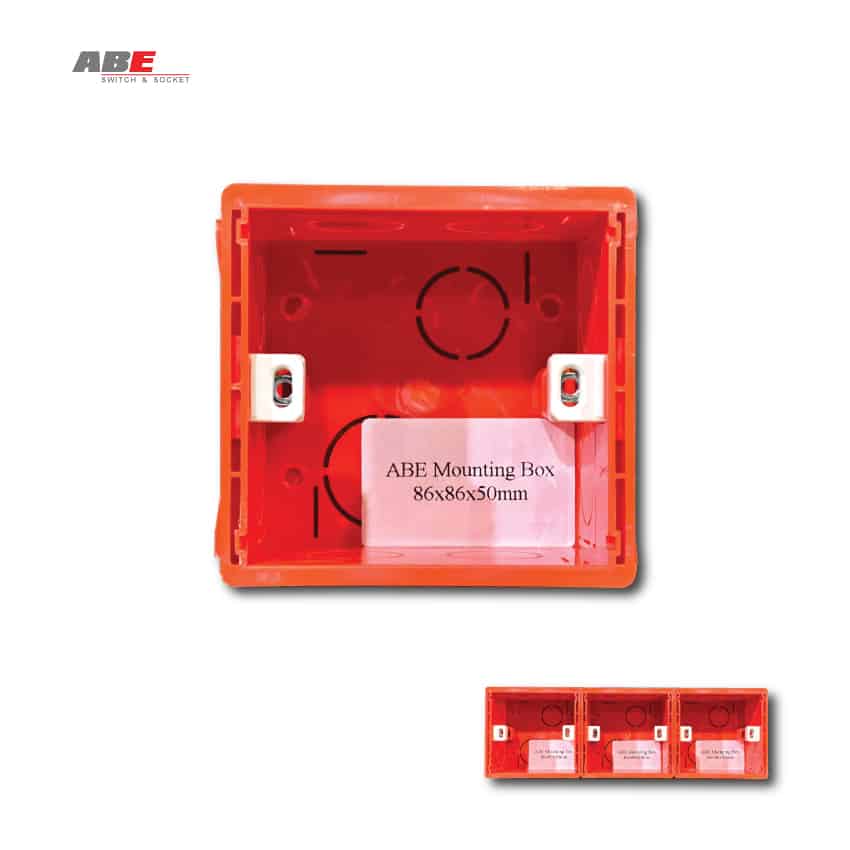

Đế âm tường vuông kèm theo của ABE
- Thiết kế thông minh dễ dàng cân chỉnh sau khi lắp đặt. Không mất thời gian sửa chữa.
- Chuẩn vuông 86mm phù hợp với các mẫu công tắc, ổ cắm vuông trên thị trường.
- Dễ dàng lắp ghép các đế với nhau.
- Hoàn thiện lắp đặt thiết bị đồng đều và thẩm mỹ.
- Tán và Vít bằng Inox 304 chống rỉ sét và có độ bền cao.
Các loại đế âm tường giá rẻ
- Mất nhiều thời gian cân chỉnh khi chôn đế.
- Mất thời gian để điều chỉnh khoảng cách giữa các đế.
- Tiêu tốn thời gian và chi phí để sửa chữa, thay thế.
- Các đế âm tường bị lệch và khó điều chỉnh.
- Ốc vít bị rỉ sét.
- Hoàn thiện lắp đặt thiết bị dễ bị lệch và khoảng cách không đồng đều.

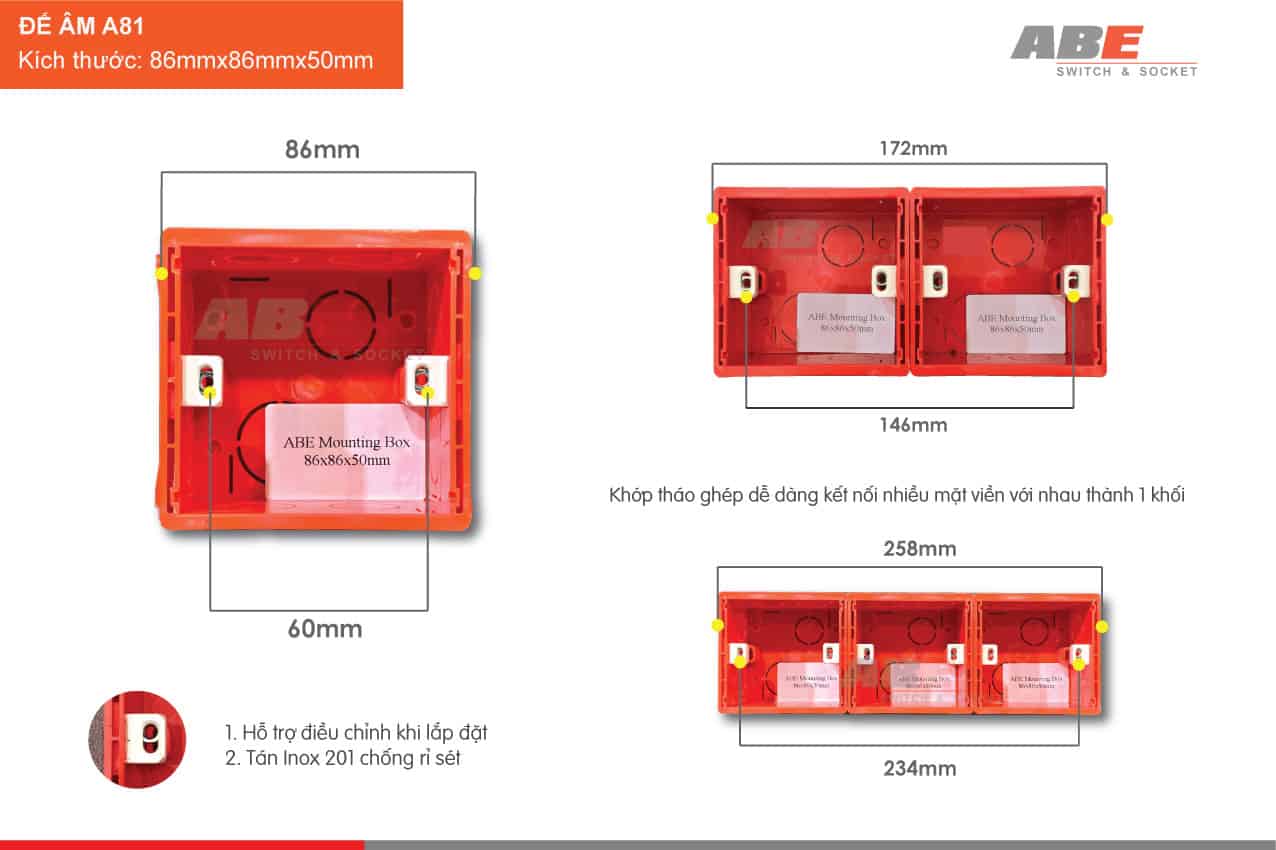

Các tính năng có trong Đế âm tường vuông chuẩn 86mm của ABE
– Đế âm tường được thiết kế thông minh, có bộ phận điều chỉnh độ lệch để hỗ trợ quá trình cân chỉnh.
– Tán Inox 304 nằm bên trong 2 gờ đế, đảm bảo không bị rỉ sét trong quá trình lắp đặt và sử dụng.
– Đế âm tường có bộ phận liên kết chắc chắn và dễ dàng lắp ghép nhiều đế với nhau.
Thiết bị và vật tư cần chuẩn bị trước khi thi công
Các thiết bị đục khoét và dụng cụ đo đạc độ cân bằng
Chuẩn bị đầy đủ dụng cụ giúp bạn tiết kiệm 30% thời gian thi công. Bạn cần chuẩn bị các thiết bị đục khoét cơ bản:
- Máy cắt rãnh tường
- Máy khoan bê tông hỗ trợ đục hốc gạch
- Búa và đục tay
Ngoài ra, bạn cũng nên có 3 dụng cụ hỗ trợ đo đạc:
- Thước dây dùng để đo khoảng cách.
- Bút đánh dấu giúp định vị vạch tim đế âm.
- Thước livo cân bằng đế âm hỗ trợ căn chỉnh đế với tường.
Ngoài các thiết bị trên, chúng ta cũng cần chuẩn bị ống luồn dây điện và phụ kiện liên quan, cùng với loại đế âm (vuông hoặc chữ nhật tùy theo bản thiết kế) sẽ sử dụng. Chúng tôi khuyến khích thợ điện sử dụng đế âm vuông được trang bị phụ kiện nắp che nhựa cho lỗ bắt vít. Phụ kiện này che chắn 2 lỗ ren dành cho vít bắt đế âm, ngăn vữa xi măng lọt vào gây hỏng ren ốc.
Tiêu chuẩn chiều cao và khoảng cách lắp đặt đế âm tường
Chiều cao đặt đế âm theo tiêu chuẩn TCVN 9206
Xác định đúng chiều cao chôn đế âm ổ cắm điện cách mặt sàn là yếu tố quan trọng hàng đầu. Độ cao hợp lý giúp bạn thao tác tiện lợi và đảm bảo an toàn điện cho gia đình.
Một số thông số chiều cao tiêu chuẩn theo TCVN 9206 cho các khu vực:
- Công tắc đèn chính: Đặt ở độ cao từ 120 cm đến 140 cm so với mặt sàn. Vị trí đặt đế âm cách mép khung cửa từ 15 cm đến 20 cm.
- Ổ cắm điện phòng khách và phòng ngủ: Đặt ở độ cao từ 30 cm đến 40 cm tính từ mặt sàn.
- Ổ cắm tab đầu giường và bàn làm việc: Đặt ở độ cao từ 70 cm đến 90 cm để sử dụng thiết bị dễ dàng.
- Ổ cắm khu vực bếp: Đặt ở độ cao từ 100 cm đến 120 cm. Vị trí đế âm cần cách chậu rửa bát tối thiểu 60 cm để đảm bảo an toàn.
- Ổ cắm TV treo tường, điều hòa và bình nóng lạnh: Đặt ở độ cao từ 120 cm đến 200 cm tùy vị trí thiết bị.
Vị trí và chiều công tắc có thể thay đổi để phù hợp với việc sử dụng thực tế, tuân thủ theo bản vẽ thiết kế được phê duyệt với chủ nhà.
Khoảng cách giữa các đế âm đặt liền nhau
Đối với đế âm vuông, khoảng cách tâm đối tâm giữa 2 đế khi ghép kề nhau khoảng 86 mm. Bạn nên sử dụng khớp nối nhựa đi kèm để giữ cố định vị trí chuẩn xác. Đối với đế âm chữ nhật, khoảng cách tâm đối tâm giữa 2 đế đạt 71 mm khi lắp mặt nạ đôi.
Đối với các hộp công tắc rời nhau, khoảng cách tối thiểu giữa 2 mép đế âm là 0.5 cm. Khe hở này giúp thợ dễ lắp đặt và đảm bảo tính thẩm mỹ sau khi hoàn thiện. Tùy theo yêu cầu của mỗi chủ nhà mà khoảng cách giữa các thiêt bị có thể gần nhau hoặc cách xa, trước khi đặt đế hãy trao đổi với chủ nhà về vấn đề này.
Quy trình lắp đặt đế âm chi tiết cho từng loại tường

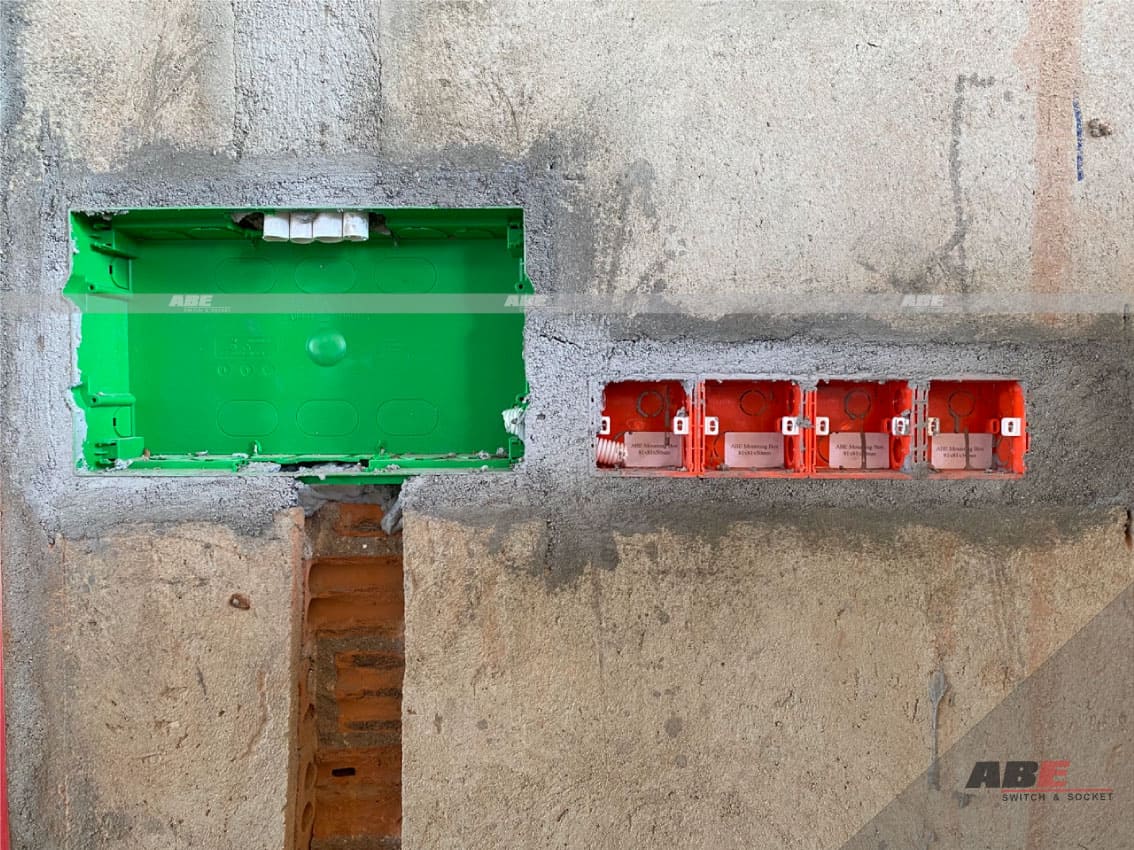

Quy trình thi công đặt đế âm trên tường gạch và tường bê tông
Thực hiện cách chôn đế âm tường trước khi trát tường yêu cầu thợ điện tuân thủ đúng 6 bước tiêu chuẩn:
- Bước 1: Xác định mẫu đế âm sẽ sử dụng (vuông, chữ nhật). Dùng thước dây và bút đánh dấu vạch tim vị trí đế âm theo bản vẽ thiết kế.
- Bước 2: Tiến hành đục tường chôn đế âm. Kích thước hốc đục cần rộng và sâu hơn kích thước thực tế của đế từ 1 cm đến 2 cm.
- Bước 3: Dùng bình phun xịt nước làm ẩm vị trí hốc tường. Nước sạch giúp ngăn gạch hút nước của vữa, tăng độ bám dính.
- Bước 4: Luồn ống ghen luồn dây điện âm tường vào lỗ chờ của đế âm. Sau đó, trét 1 lớp vữa xi măng vào bên trong hốc đục.
- Bước 5: Bắt đầu đặt đế âm vào hốc vữa. Dùng thước livo cân chỉnh mặt ngang và mặt đứng. Mép ngoài của đế âm phải nằm phẳng bằng với lớp vữa trát hoàn thiện.
- Bước 6: Trét vữa cố định 4 góc xung quanh đế âm. Sử dụng phụ kiện nắp che nhựa đi kèm để bảo vệ 2 lỗ bắt vít.
Kỹ thuật khoét vách và cố định đế âm trên tường thạch cao
Lắp đặt đế âm trên vách thạch cao không cần sử dụng vữa xi măng. Kỹ thuật viên Thiết bị điện ABE gợi ý quy trình theo các bước sau:
- Bước 1: Bạn áp mặt lưng đế âm lên tấm thạch cao. Dùng bút vẽ đường viền theo đúng kích thước thực tế của đế.
- Bước 2: Bạn dùng cưa cắt thạch cao chuyên dụng để khoét lỗ theo đường vạch. Hãy lưu ý giữ mép cắt gọn gàng để mép đế ôm sát vách thạch cao.
- Bước 3: Bạn luồn dây điện qua lỗ chờ phía sau đế âm. Sau đó, tiến hành đưa đế vào lỗ khoét và vặn chặt 2 vít nở thạch cao. Phần vít nở sẽ tự động siết chặt vào mặt sau tấm thạch cao để cố định chắc chắn.
Hướng cắt lỗ chờ trên bề mặt ĐÁ – GẠCH – KÍNH
– Kích thước lỗ chờ có tiêu chuẩn 75mm x 75mm.
Các giai đoạn lắp đế âm tường và thiết bị
Giai đoạn 1: Sau khi hoàn thiện thô đến giai đoạn thi công điện nước, Chúng ta tiến hành cắt tường và xác định số lượng đế phù hợp với số lượng thiết bị dự kiến lắp đặt tại các vị trí.
Giai đoạn 2: Thời điểm hoàn thiện sơn lót và đến thời điểm chuẩn bị lắp đèn thì tiến hành lắp đặt công tắc điện và ổ cắm điện. Hạn chế lắp đặt quá sớm vì quy trình bảo vệ thiết bị công trình ở giai đoạn thi công ban đầu không được tốt. Lưu ý, sau khi lắp đặt thiết bị chúng ta phải giữ nguyên lớp bảo vệ bên ngoài để bảo vệ thiết bị khi sơn lớp còn lại, bảo vệ thiết bị không bị bẩn, không bị trầy xước do va chạm….
Giai đoạn 3: Kiểm tra lại toàn bộ hệ thống điện trước khi bàn giao. Sau giai đoạn vệ sinh cuối cùng thì chúng ta tháo lớp bảo vệ thiết bị để sử dụng.
Hướng dẫn lắp đế âm tường vuông cho mặt viền đôi
Mặt viền đôi thông thường sẽ được kết hợp: Ổ cắm đôi 3 chấu – Ổ cắm đôi 3 chấu cho những khu vực nào có nhu cầu sử dụng thiết bị cao. Hoặc là, Công tắc – Công tắc cho những vị trí 4 – 6 công tắc đèn. Hoặc Công tắc – Kết hợp ổ cắm. Hoặc là Ổ cắm đôi 3 chấu – TV, mạng dùng cho bộ Tivi.
Hướng dẫn lắp đế âm vuông cho mặt viền Ba
Mặt viền 3 này chúng ta có thể bố trí các phụ kiện chức năng bên trong mặt viền tùy ý và tùy nhu cầu sử dụng thiết bị tại khu vực lắp đặt.
Vị trí phòng khách thông thường thì chúng ta sẽ có nhu cầu tắt mở nhiều đèn. Vì thế, ở phòng khách chúng ta sẽ bố trí Mặt viền 3 gồm 1 dãy các công tắc cùng trên 1 mặt viền liền khối sẽ vô cùng sang trọng và ấn tượng.
Tương tự như vậy, Ở vị trí đầu giường ngủ, chúng ta có thể kết hợp công tắc đảo chiều để tắt đèn ngủ kèm theo đó là Ổ cắm đôi 3 chấu để sử dụng cho các thiết bị khác và thêm 1 bộ Ổ cắm đa năng kèm sạc Type C để tiện lợi hơn trong việc sạc các thiết bị thông minh.
Các lỗi sai thường gặp khi chôn đế âm và hướng dẫn khắc phục sự cố
Xử lý đế âm bị chôn quá sâu vào trong tường
Hiện tượng đế âm bị tụt sâu vào tường xảy ra khá phổ biến tại các công trình. Nguyên nhân chính do thợ trát tường quá dày, làm mép đế bị hụt sâu từ 1 cm đến 3 cm so với bề mặt tường hoàn thiện.
Có 2 hướng xử lý mà không cần đục phá tường:
- Giải pháp 1: Sử dụng dòng vít bắt đế âm dài 5cm, thay thế vít tiêu chuẩn 2.5cm. Vít dài hơn bình thường sẽ giúp bạn siết chặt mặt nạ công tắc vào đế âm bị chôn quá sâu mà không cần đục phá tường.
- Giải pháp 2: Bạn lắp thêm khung đệm nhựa thêm vào miệng đế. Khung đệm giúp đẩy vị trí bắt vít ra phía trước, bằng phẳng với bề mặt tường trát.
Hiện tượng đế âm bị lắp lệch nghiêng hoặc lồi ra ngoài
Đế âm bị chôn lồi ra khỏi mặt trát sẽ khiến mặt công tắc không ôm sát tường. Trường hợp đế bị chôn vẹo khiến thiết bị điện mất cân đối nghiêm trọng, gây mất thẩm mỹ. Nếu mép nhựa của đế bị lồi nhẹ, hãy dùng dao rọc giấy gọt phẳng phần gờ nhựa thừa để mặt đế bằng với mặt tường trát.
Nếu cả hộp đế bị lệch nghiêng, bạn dùng đục dọn dẹp lớp vữa xung quanh hộp đế. Sau đó dùng thước livo cân chỉnh lại vị trí hộp đế đạt góc 90 độ rồi trám lớp vữa mới để cố định đế âm.
Câu hỏi thường gặp về kỹ thuật lắp đế âm tường
Nên chôn đế âm tường trước hay sau khi trát tường?
Bạn nên thực hiện cách chôn đế âm tường trước khi trát tường ở giai đoạn hoàn thiện phần thô. Đây là thời điểm thi công chuẩn xác và thuận tiện nhất cho hệ thống điện.
Tôi khuyên bạn cần trao đổi trực tiếp với thợ trát tường trước khi trám vữa cố định. Bạn cần xác định chính xác độ dày lớp trát tường dự kiến từ 1.5 cm đến 2 cm. Việc xác định trước giúp bạn đặt mép đế âm nằm bằng phẳng với bề mặt tường khi thi công.
Có thể dùng đế âm của ABE lắp cho mặt công tắc thương hiệu khác không?
Bạn hoàn toàn có thể kết hợp đế âm vuông của Thiết bị điện ABE với mặt công tắc của thương hiệu khác. Bạn chỉ cần lựa chọn các sản phẩm có cùng tiêu chuẩn kích thước. Ví dụ, mẫu đế âm vuông của ABE có kích thước chuẩn 86 x 86 mm tương thích với mặt công tắc vuông của Legrand, Schneider hoặc các mẫu công tắc thông minh.
Ngoài ra tại Thiết bị điện ABE, các mẫu công tắc ổ cắm cao cấp của chúng tôi được thiết kế chuẩn hóa theo tiêu chuẩn quốc tế. Bạn có thể yên tâm lắp đặt sản phẩm của ABE vào các mẫu đế âm có sẵn trên thị trường.
