Trong các công trình từ nhà ở dân dụng đến các văn phòng, ổ cắm vuông ngày càng trở nên phổ biến. Điều này làm bạn phân vân không biết kích thước ổ cắm vuông chuẩn là bao nhiêu để chừa lỗ đục tường hay chọn đế âm phù hợp? Bài viết này sẽ cung cấp đầy đủ thông số kích thước mặt viền, đế âm, khoảng cách lỗ vít và tiêu chuẩn lắp đặt an toàn.
Tổng quan về kích thước ổ cắm vuông chuẩn hiện nay
Khi thi công hệ thống thiết bị điện âm tường, việc nắm rõ thông số kích thước là bước đầu tiên để tránh những sai sót đắt giá. Nhiều gia chủ gặp tình trạng thợ đục tường quá hẹp hoặc nhầm kích thước đế âm, dẫn đến việc phải tô trát và đục phá lại tường 2 đến 3 lần.
Ổ cắm vuông được thiết kế theo các tiêu chuẩn kỹ thuật nghiêm ngặt. Việc hiểu rõ các thông số tiêu chuẩn giúp bạn chủ động phối hợp với thợ điện, đảm bảo công trình hoàn thiện đúng tiến độ và đạt tính thẩm mỹ tối đa.
Kích thước mặt nạ ổ cắm vuông tiêu chuẩn
Trong các công trình dân dụng và căn hộ hiện đại, kích thước ổ cắm vuông âm tường chuẩn phổ biến nhất hiện nay là 86mm x 86mm. Đây là kích thước tiêu chuẩn quốc tế theo quy chuẩn Anh (British Standard – BS 1363) và Châu Âu. Khung mặt nạ hình vuông này vừa vặn với hầu hết các loại đế âm đơn trên thị trường.
Độ dày của mặt nạ ổ cắm âm tường nhô khỏi mặt tường thường dao động từ 10mm đến 15mm. Các dòng sản phẩm mỏng 10mm giúp bề mặt thiết bị ôm sát tường, tạo cảm giác phẳng mịn và tinh tế cho không gian thiết kế nội thất hiện đại.
Kích thước đế âm vuông và khoảng cách tâm lỗ bắt vít
Mặt nạ ổ cắm muốn gắn chặt vào tường cần sự hỗ trợ của đế âm. Kích thước đế âm tường vuông 86×86 tiêu chuẩn có chiều rộng 86mm và chiều cao 86mm. Độ sâu đục tường lắp đế âm vuông ổ cắm thường dao động từ 40mm đến 50mm. Loại đế sâu 50mm thích hợp cho các vị trí đi nhiều dây điện hoặc lắp ổ cắm công suất lớn.
Thông số kỹ thuật quan trọng nhất bạn cần lưu ý là khoảng cách tâm lỗ bắt vít đế âm vuông 86×86 đạt chuẩn 60.3mm. Con số 60.3mm này tuân theo tiêu chuẩn kỹ thuật BS 4662. Khi 2 lỗ vít trên đế âm đơn mặt vuông lệch khỏi con số này, bạn sẽ không thể siết chặt ốc cố định mặt nạ.
Kích thước đế nổi vuông và các dạng đế âm đặc biệt
Nếu không muốn đục tường tô trát, bạn có thể lựa chọn giải pháp lắp nổi. Kích thước đế nổi vuông 86x86mm chuẩn là 86mm x 86mm x 35mm (Rộng x Cao x Sâu). Loại đế này gắn trực tiếp lên bề mặt gỗ, thạch cao hoặc tường gạch, giúp tiết kiệm thời gian thi công đáng kể.
Ngoài các loại mặt đơn phổ thông, bạn cũng cần nắm rõ kích thước các dạng đế đặc biệt:
- Đế âm đôi vuông: Kích thước 142mm x 86mm, chuyên dùng lắp ghép 2 thiết bị liền khối.
- Mặt che mưa chống nước: Kích thước 110mm x 100mm, ứng dụng cho nhà tắm, ban công hoặc khu vực ngoài trời.
Các dòng sản phẩm mặt sử dụng ngoài trời từ ABE có phụ kiện nắp che đạt chuẩn bảo vệ IP55. Kích thước thiết kế chuẩn xác giúp bảo vệ ổ cắm an toàn trước tác động của nước mưa và độ ẩm cao.
Vì sao việc chọn đúng kích thước ổ cắm vuông lại cực kỳ quan trọng
Việc xác định chính xác kích thước ổ cắm vuông trước khi thi công không chỉ đơn thuần là vấn đề kỹ thuật. Bước này quyết định đến 90% sự thành bại về thẩm mỹ và độ an toàn của toàn bộ hệ thống điện trong ngôi nhà bạn.
Hơn 5 năm tư vấn và thi công thiết bị điện, ABE đã chứng kiến không ít trường hợp gia chủ phải tốn thêm chi phí khắc phục chỉ vì chọn sai kích thước thiết bị. Việc nắm rõ các thông số ngay từ đầu sẽ giúp bạn tiết kiệm chi phí, công sức và thời gian hoàn thiện công trình.
Đảm bảo khả năng tương thích hoàn hảo với đế âm tường
Rủi ro lớn nhất khi mua mặt nạ và đế âm lệch kích thước là thiết bị không thể lắp vừa vặn vào nhau. Nếu đế âm có lỗ chờ bị lệch chuẩn, bạn sẽ không thể siết 2 lỗ bắt vít. Mặt nạ ổ cắm sẽ có khe hở gây mất thẩm mỹ và dễ tích tụ bụi bẩn, hơi ẩm.
Khi mặt nạ không khớp với đế âm đơn mặt vuông, giải pháp duy nhất là đục phá lớp vữa trát xung quanh để thay đế mới. Việc này khiến bạn mất thêm 2 đến 3 ngày chờ vữa khô và tốn kém chi phí sơn sửa lại tường.
Các sản phẩm thiết bị điện âm tường từ Thiết bị điện ABE luôn được thiết kế đồng bộ chuẩn xác từng milimet giữa mặt nạ và đế âm. Điều này giúp thợ điện thao tác dễ dàng, hoàn thiện lắp đặt chỉ trong 15 phút mỗi vị trí và loại bỏ rủi ro hở mép tường.
Đảm bảo an toàn điện và khả năng chịu tải của thiết bị
Chọn đúng kích thước ổ cắm cần đi kèm với việc chọn đúng dòng điện định mức để đảm bảo an toàn cháy nổ. Đối với các thiết bị công suất nhỏ như đèn ngủ, quạt mát hay sạc điện thoại, bạn nên chọn ổ cắm loại 10A đến 13A.
Đối với các thiết bị tiêu thụ điện lớn như máy lạnh, bình nóng lạnh hay bếp từ, bạn bắt buộc phải dùng loại từ 16A trở lên. Các thiết bị này cần dây dẫn cỡ lớn 2.5mm² đến 4.0mm². Do đó, độ sâu đục tường lắp đế âm vuông ổ cắm phải đạt tối thiểu 50mm. Độ sâu 50mm giúp chừa đủ không gian uốn gập dây điện đường kính lớn mà không làm gập gãy lõi đồng.
Tăng tính thẩm mỹ và tối ưu hóa khoảng cách thiết bị nội thất
Việc tính toán chuẩn xác kích thước ổ cắm vuông giúp bảo vệ vẻ đẹp hoàn hảo cho không gian sống. Nhiều gia chủ gặp tình trạng dở khóc dở cười khi ổ cắm bị che khuất 1/2 bởi mép bàn làm việc hoặc tủ đầu giường.
Để tránh lỗi này, bạn cần xác định khoảng cách lắp đặt ổ cắm dựa trên bản vẽ nội thất 3D. Bạn nên đặt mép ổ cắm cách viền phào chỉ hoặc mép đồ gỗ tối thiểu 10cm đến 15cm. Nếu lắp 2 ổ cắm vuông kề nhau, khoảng cách tâm giữa 2 đế âm phải đạt đúng 86mm để mặt nạ ghép sát không bị đè lên nhau.
Thiết kế vuông vắn với đường nét sắc sảo từ Thiết bị điện ABE rất dễ phối hợp với các phong cách thiết kế nội thất hiện đại. Việc bố trí vị trí và khoảng cách chuẩn xác sẽ biến từng chiếc ổ cắm thành điểm nhấn tinh tế cho bức tường nhà bạn.

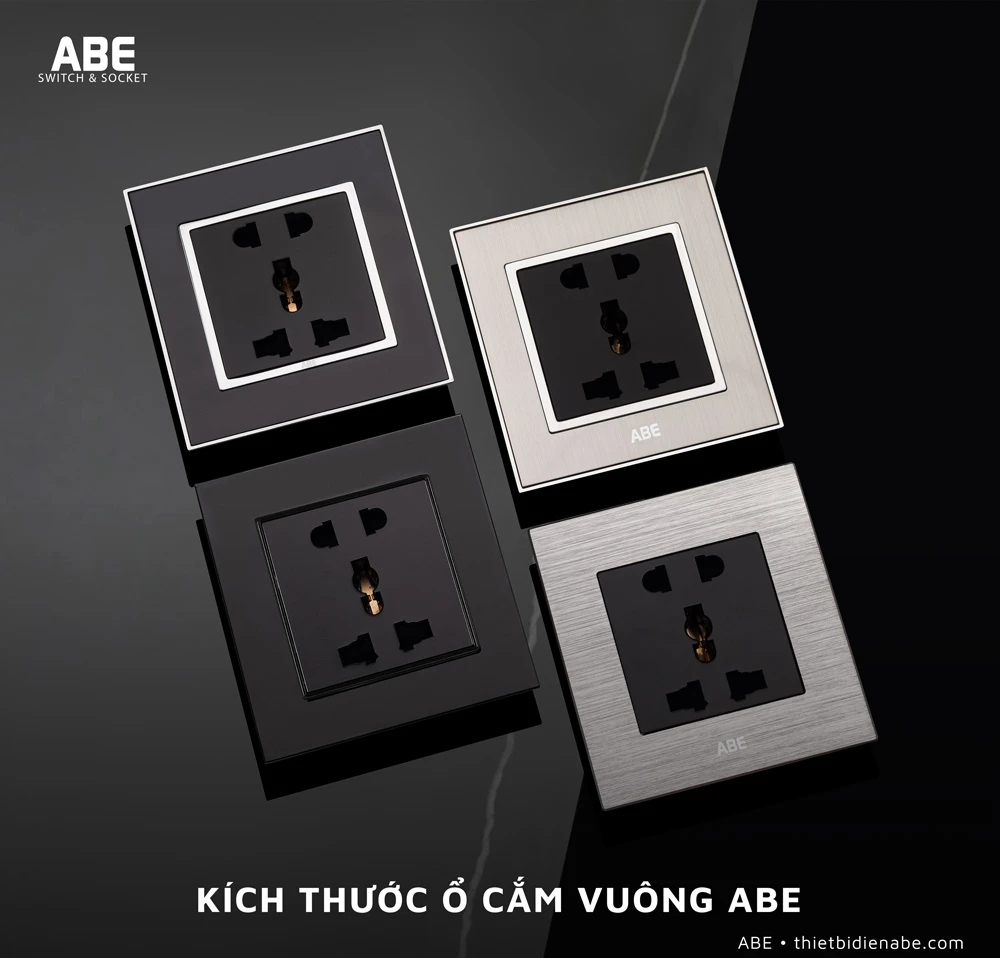

Phân loại kích thước các dòng ổ cắm vuông cao cấp ABE
Thiết bị điện ABE tự hào mang đến các giải pháp công tắc ổ cắm vuông cao cấp, đáp ứng trọn vẹn những tiêu chuẩn khắt khe nhất của kiến trúc hiện đại lẫn cổ điển. Với định hướng dẫn đầu phân khúc cao cấp, ABE phát triển 2 nhóm kích thước mặt nạ chủ đạo để tối ưu hóa không gian cho từng dòng công trình.

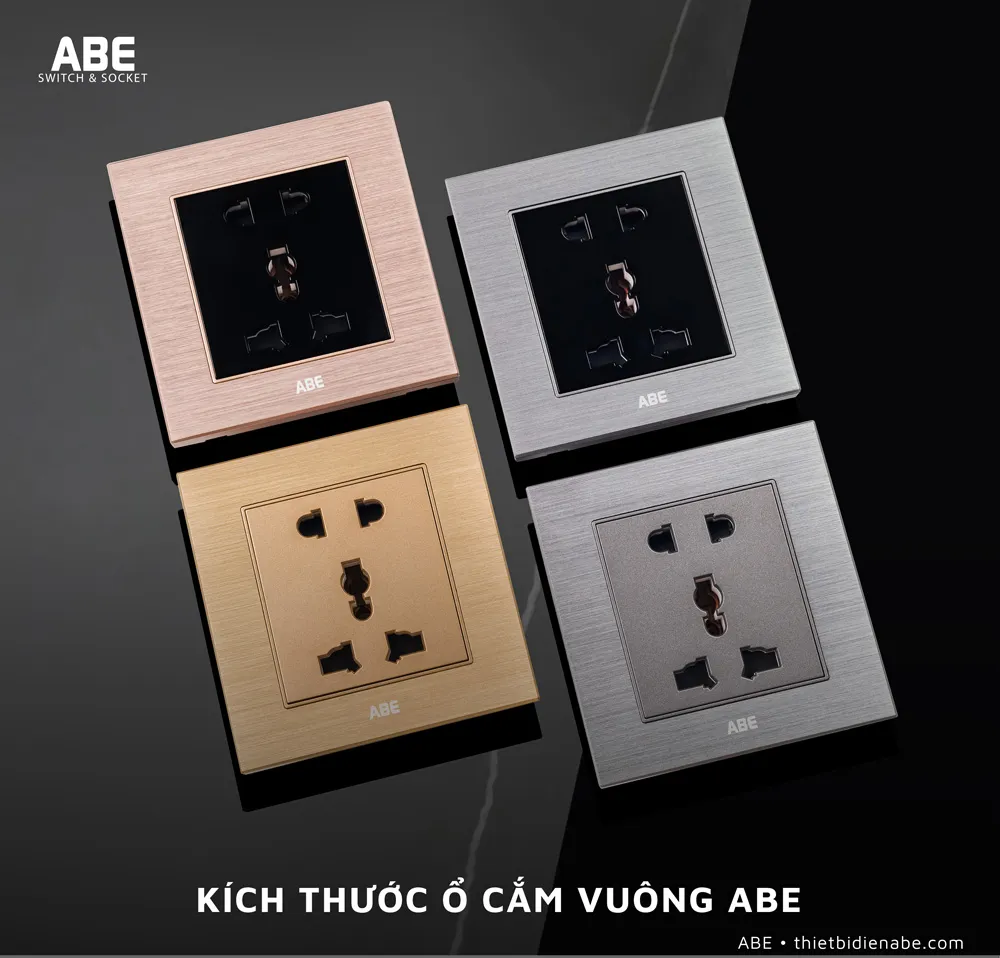

Dòng ổ cắm vuông mặt chuẩn 86x86mm
Dòng sản phẩm mặt chuẩn 86mm x 86mm của ABE sở hữu thiết kế tối giản. Đây là kích thước ổ cắm vuông chuẩn được ưa chuộng tại các căn hộ cao cấp và nhà phố hiện đại. Tỷ lệ 86x86mm cân đối mang lại cảm giác gọn gàng và tinh tế cho mảng tường phòng khách hay phòng ngủ.
Dòng ổ cắm vuông sang trọng cho công trình cổ điển và tân cổ điển
Đối với các không gian biệt thự hay lâu đài tân cổ điển, dòng mặt chuẩn 86mm đôi khi tạo cảm giác hơi nhỏ so với quy mô mảng tường lớn. ABE đã nghiên cứu và phát triển dòng công tắc ổ cắm mặt vuông với kích thước 86mm x 90mm.
Dòng sản phẩm này nổi bật với đường nét hoa văn đúc nổi tinh xảo, với chất liệu đồng nguyên khối mạ vàng 24K hoặc hợp kim sơn tĩnh điện. Kích thước 86mm x 90mm tạo điểm nhấn bề thế, tương xứng với các bức tường ốp gỗ tự nhiên hoặc đá hoa cương đắt giá.
Sự đa dạng về kích thước giúp dòng thiết bị điện âm tường ABE dễ dàng thích ứng với mọi ngôn ngữ kiến trúc. Dù công trình mang phong cách tối giản hay hoàng gia, ABE luôn có kích thước mặt vuông phù hợp để nâng tầm đẳng cấp không gian.
Hướng dẫn thi công lắp đặt ổ cắm theo tiêu chuẩn Việt Nam
Chất lượng của hệ thống điện âm tường phụ thuộc rất lớn vào độ chính xác ở khâu đục tường chừa lỗ. Thi công đúng kỹ thuật giúp đế âm bám chắc vào gạch, không bị xoay hay lún khi cắm rút phích điện.
Dưới đây là hướng dẫn thi công và lắp đặt ổ cắm vuông chi tiết theo quy trình chuẩn từ Thiết bị điện ABE. Các bước này tuân thủ nghiêm ngặt tiêu chuẩn TCVN 9206:2012 về thi công và nghiệm thu hệ thống điện công trình.
Tiêu chuẩn chiều cao lắp đặt ổ cắm vuông từ mặt sàn theo TCVN 9206
Bên cạnh kích thước thiết bị, vị trí độ cao lắp đặt đóng vai trò quyết định đến sự tiện dụng và an toàn. Theo tiêu chuẩn thiết kế điện TCVN 9206:2012, chiều cao lắp ổ cắm điện âm tường được quy định cụ thể cho từng khu vực chức năng trong nhà.
Đối với phòng khách và phòng ngủ, ổ cắm vuông được đặt cách mặt sàn hoàn thiện từ 300mm đến 400mm. Độ cao 300mm giúp dây cắm quạt hay TV chạy sát sàn, tạo vẻ gọn gàng cho mảng tường.
Đối với khu vực bàn làm việc hay bàn học, chiều cao lắp đặt chuẩn là từ 700mm đến 800mm cách sàn. Con số này giúp ổ cắm nằm cao hơn mặt bàn khoảng 10cm, giúp bạn dễ dàng cắm sạc máy tính, bật đèn học mà không phải cúi gập người.
Quy định khoảng cách an toàn khi lắp ổ cắm khu vực bếp và nhà tắm
Khu vực bếp và nhà tắm luôn ẩn chứa nguy cơ rò rỉ điện do hơi ẩm và nước bắn. Khoảng cách lắp đặt ổ cắm khu vực mặt bàn bếp chuẩn là cách mặt bàn từ 150mm đến 200mm, tương đương cách mặt sàn từ 1000mm đến 1200mm.
Bạn bắt buộc phải đặt ổ cắm cách chậu rửa bát tối thiểu 600mm để tránh nước văng trực tiếp vào tiếp điểm điện. Tại khu vực nhà tắm hoặc ban công, bạn phải dùng mặt ổ cắm vuông có trang bị hộp che chống nước đạt chuẩn IP55.
Giải đáp ổ cắm vuông có lắp vừa đế âm chữ nhật truyền thống không
Hơn 70% gia chủ tại Việt Nam đang sử dụng hệ thống đế âm chữ nhật có kích thước 120mm x 70mm. Do đó, câu hỏi ổ cắm vuông có lắp vừa đế âm chữ nhật không luôn là băn khoăn hàng đầu của các gia chủ khi muốn cải tạo không gian sống.
ABE xin khẳng định: Bạn KHÔNG THỂ lắp trực tiếp ổ cắm vuông vào đế âm chữ nhật truyền thống nếu không sử dụng phụ kiện chuyển đổi hoặc thay đổi đế âm.
Nguyên nhân đến từ sự lệch chuẩn về kích thước và vị trí bắt vít giữa 2 hệ thống thiết bị. Việc hiểu rõ bản chất kỹ thuật này sẽ giúp bạn chủ động đưa ra phương án cải tạo tiết kiệm và hiệu quả nhất cho ngôi nhà của mình.
Phân tích sự khác biệt giữa chuẩn ổ cắm vuông và ổ cắm chữ nhật
Khi so sánh kích thước ổ cắm vuông và chữ nhật, sự khác biệt lớn nhất nằm ở thiết kế khung mặt nạ và khoảng cách lỗ bắt vít. Ổ cắm chữ nhật sử dụng mặt 120mm x 70mm với khoảng cách lỗ vít là 83.5mm.
Trong khi đó, khoảng cách tâm lỗ bắt vít đế âm vuông 86×86 đạt tiêu chuẩn 60.3mm. Con số này ngắn hơn 23.2mm so với chuẩn chữ nhật. Sự chênh lệch này làm cho ốc cố định của mặt vuông không thể siết vào lỗ vít của đế chữ nhật.
Do đó, bạn hoàn toàn không thể gắn trực tiếp mặt nạ vuông lên đế âm chữ nhật có sẵn. Việc cố tình nhồi nhét sẽ làm gãy chân vít hoặc hở mép tường gây mất an toàn điện.
Giải pháp xử lý kỹ thuật khi muốn nâng cấp sang ổ cắm vuông ABE
Nếu ngôi nhà của bạn đang dùng đế âm chữ nhật nhưng muốn thay sang ổ cắm vuông ABE, bạn có thể áp dụng 2 giải pháp kỹ thuật sau:
Giải pháp 1: Sử dụng khung mặt chuyển đổi chuyên dụng. Khung chuyển đổi giúp gắn mặt vuông 86mm x 86mm vừa vặn lên đế chữ nhật cũ mà không cần đục tường. Thời gian lắp đặt chỉ tốn khoảng 10 phút cho mỗi vị trí.
Giải pháp 2: Thay thế đế âm vuông mới. Thợ điện dùng máy cắt khoét rộng thêm 15mm về hai bên lỗ đục cũ rồi đặt đế âm 86x86mm vào. Phương pháp này chỉ mất 20 phút mỗi vị trí và ít ảnh hưởng đến kết cấu chịu lực của tường.
Câu hỏi thường gặp về kích thước ổ cắm vuông
Dưới đây là giải đáp chi tiết cho 3 thắc mắc phổ biến của người dùng về thông số và kỹ thuật lắp đặt ổ cắm vuông.
Ổ cắm vuông ABE có dùng chung được với đế âm vuông của thương hiệu khác không
Trả lời: Có, bạn hoàn toàn có thể dùng chung. Mặt nạ ổ cắm vuông từ Thiết bị điện ABE được sản xuất theo chuẩn quốc tế BS 1363 với kích thước 86mm x 86mm.
Khoảng cách tâm lỗ bắt vít đế âm vuông 86×86 của ABE đạt đúng 60.3mm. Thông số này tương thích 100% với các loại đế âm đơn mặt vuông tiêu chuẩn của mọi thương hiệu khác trên thị trường.
Độ sâu đục tường tối thiểu để lắp đế âm vuông ổ cắm là bao nhiêu
Trả lời: Độ sâu đục tường lắp đế âm vuông ổ cắm tối thiểu phải đạt 50mm. Việc chừa độ sâu 50mm đảm bảo không làm gập gãy lõi đồng của dây điện 2.5mm², giúp thiết bị vận hành an toàn và không bị sinh nhiệt.
Chiều cao ổ cắm vuông phòng ngủ cách sàn bao nhiêu cm là đạt chuẩn
Trả lời: Chiều cao lắp ổ cắm điện âm tường phòng ngủ thông thường là 30cm đến 40cm tính từ mặt sàn hoàn thiện.
Đối với vị trí hai bên đầu giường dùng cho đèn ngủ hoặc sạc điện thoại, bạn nên đặt ổ cắm ở chiều cao từ 70cm đến 80cm. Mức cao này vượt lên trên mặt tủ đầu giường 10cm, giúp thao tác cắm rút thuận tiện và không bị vướng đồ đạc.
