Công tắc bình nóng lạnh 20A, 45A: Khái niệm và hướng dẫn lắp đặt

Chào bạn, nếu bạn đang băn khoăn không biết nên chọn công tắc 20A hay 45A cho bình nóng lạnh, hoặc lo lắng về nguy cơ chập cháy điện trong phòng tắm, thì bài viết này dành cho bạn. Tôi là Thành Công, người sẽ giúp bạn hiểu rõ khái niệm, công thức tính tải an toàn, cách phân biệt công tắc 20A so với aptomat, đồng thời hướng dẫn bạn đấu nối đúng kỹ thuật để bảo vệ gia đình.

Tìm hiểu về công tắc bình nóng lạnh

Công tắc bình nóng lạnh là 1 thiết bị đóng ngắt điện chuyên dụng. Thiết bị này giúp kiểm soát nguồn điện cấp riêng cho bình nóng lạnh hoặc các thiết bị có công suất cao. Việc tìm hiểu và trang bị thiết bị chịu tải lớn đúng tiêu chuẩn sẽ đảm bảo an toàn cho các thiết bị cần hoạt động với công suất cao.

Công tắc bình nóng lạnh là gì và vai trò của thiết bị trong hệ thống điện

Công tắc bình nóng lạnh là loại công tắc được thiết kế để đóng hoặc ngắt nguồn điện cấp riêng cho thiết bị có công suất cao, thường có định mức dòng điện lớn (20A – 45A) nhằm đáp ứng tải tiêu thụ cao của thiết bị gia nhiệt. Công tắc này thường được lắp đặt bên ngoài khu vực phòng tắm, tại vị trí khô ráo, thuận tiện cho việc bật, tắt trước và sau khi sử dụng bình nóng lạnh.

Công tắc thông thường có dòng điện định mức khoảng 10Ampe đến 16Ampe, cùng với mức điện áp xoay chiều 220Vôn tại Việt Nam, thì công suất tối đa khoảng 2200W. Khi bình nóng lạnh hoạt động liên tục, dòng điện sẽ vượt quá dòng điện định mức của công tắc. Kết quả là tiếp điểm bị chập cháy chỉ sau vài tháng sử dụng. Việc trang bị công tắc có khả năng chịu tải tốt hơn sẽ giúp thiết bị hoạt động ổn định và an toàn trong thời gian dài.

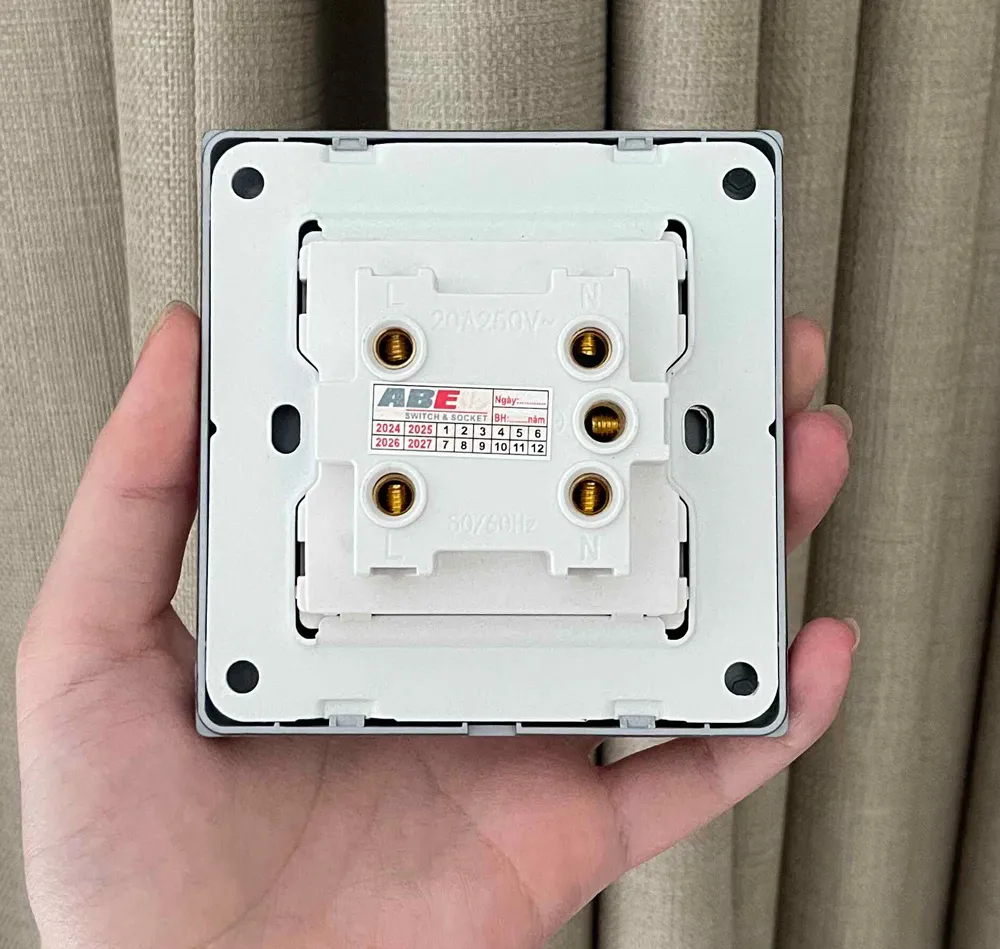

Cấu tạo chi tiết của công tắc công suất cao

Một sản phẩm công tắc công suất cao đạt chuẩn an toàn được cấu thành từ 4 bộ phận chính.

• Tiếp điểm chịu tải: Bộ phận này làm từ tiếp điểm đồng nguyên chất có độ tinh khiết cao, đảm bảo chịu tải điện công suất lớn mà không bị biến dạng.

• Vỏ cách điện: Phần vỏ được làm từ nhựa Polycarbonate chống cháy. Vật liệu nhựa này giúp ngăn chặn nguy cơ hỏa hoạn khi xảy ra sự cố quá nhiệt.

• Đèn báo trạng thái: Hạt công tắc được tích hợp đèn LED màu đỏ. Đèn báo giúp bạn dễ dàng nhận biết bình nóng lạnh đang bật hay tắt.

• Cọc đấu dây điện: Làm bằng vít siết mạ đồng gia cố chắc chắn. Cấu tạo này cho phép kẹp chặt dây điện có tiết diện lớn, giữ cho dòng điện truyền tải ổn định và an toàn.

Nguyên lý hoạt động ngắt hai cực nâng cao độ an toàn

Mạng điện gia đình ở Việt Nam sử dụng 2 dây dẫn chính gồm dây pha L (dây nóng) và dây trung tính N (dây nguội). Công tắc thông thường 1 pha chỉ ngắt dây pha L khi bạn tắt thiết bị. Ngược lại, công tắc 2 cực hoạt động theo cơ chế ngắt kết nối hai cực cùng lúc. Khi bạn bật công tắc, cả dây L và dây N đều đóng. Khi bạn tắt công tắc, cả 2 dây đều tách rời hoàn toàn khỏi nguồn điện.

Nếu dùng công tắc thường, thiết bị chỉ cắt dây N. Dây nóng L vẫn nối trực tiếp vào thanh gia nhiệt của bình nóng lạnh. Nước trong bình vẫn tích điện ngầm. Khi bạn thao tác tắm rửa, dòng điện rò này sẽ truyền qua nguồn nước gây ra nguy cơ điện giật.

Việc sử dụng công tắc bình nóng lạnh giúp ngắt toàn bộ dòng điện đi vào thiết bị. Cơ chế ngắt hai cực này giúp triệt tiêu rò rỉ điện tuyệt đối, đảm bảo an toàn cho gia đình bạn.

Vì sao bình nóng lạnh nên dùng công tắc 20A hoặc 45A chuyên dụng?

Khả năng chịu tải lớn so với công tắc đèn thông thường

Bình nóng lạnh thuộc nhóm thiết bị tiêu thụ tải điện có công suất lớn trong gia đình. Công suất của bình nóng lạnh gián tiếp phổ biến từ 2500W đến 3000W. Bình nóng lạnh trực tiếp có công suất cao hơn, từ 3500W đến 4500W. Dựa trên công thức điện học I=P/U, dòng điện vận hành của bình nóng lạnh dao động từ 11,36A đến 20,45A. Trong khi đó, các loại công tắc đèn thông thường chỉ có dòng điện định mức là 10A, chịu tải tối đa 2200W.

Ví dụ, nếu bạn kết nối bình nóng lạnh 3500W vào công tắc 10A, công tắc phải làm việc quá định mức. Tiếp điểm bên trong sẽ phát nhiệt nhanh chóng, sinh ra tia lửa điện và gây nguy cơ chập cháy điện nghiêm trọng. Vì vậy, việc chọn đúng định mức dòng điện cho công tắc là yếu tố quyết định độ an toàn của hệ thống.

Cơ chế cắt hai cực bảo vệ người dùng trong môi trường ẩm ướt

Độ ẩm không khí trong môi trường ẩm ướt nhà tắm thường xuyên đạt mức cao đến rất cao. Độ ẩm cao làm gia tăng đáng kể khả năng dẫn điện của hơi nước bám trên bề mặt thiết bị. Sử dụng loại công tắc 20A có 2 cực cắt dây nóng và dây nguội giúp cách ly bình nóng lạnh khỏi mạng điện của gia đình. Khi bạn tắt công tắc, cả hai cực L và N đều mở, ngắt hoàn toàn dòng điện ngầm đi vào bình. Từ đó, thiết bị tránh gây ra hiện tượng rò rỉ điện trong môi trường có độ ẩm dễ dẫn điện.

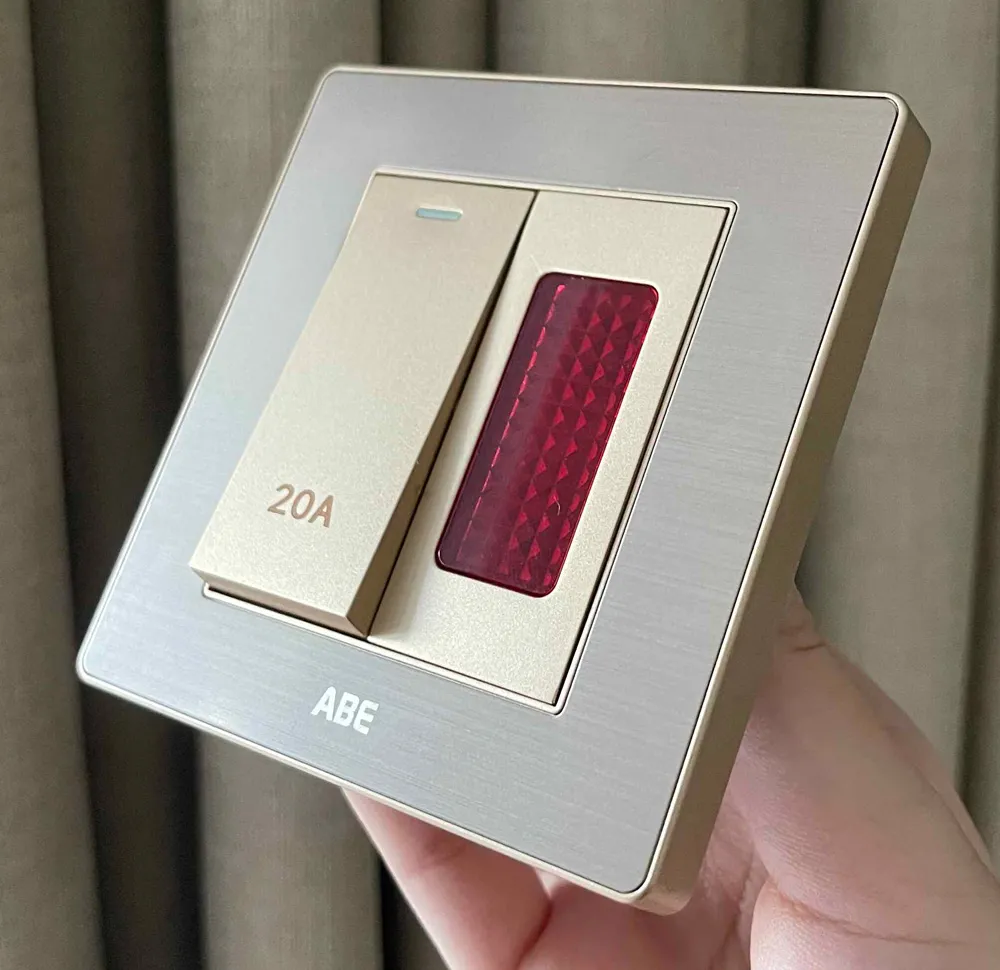

Tích hợp đèn báo trạng thái giúp kiểm soát thiết bị từ xa

Mặt công tắc chịu tải hiện đại luôn được tích hợp đèn báo trạng thái thiết bị bằng đèn LED. Đèn báo phát sáng rõ ràng khi bình đang sử dụng và ngắt khi dòng điện được ngắt khỏi thiết bị. Tính năng này giúp bạn kiểm soát thiết bị ngay từ bên ngoài cửa phòng tắm. Bạn không cần mở cửa kiểm tra hay phỏng đoán thiết bị đã tắt hay chưa.

Đảm bảo tính thẩm mỹ cho không gian sống

Việc lắp đặt các khối Aptomat thô kềnh trên tường làm giảm đáng kể tính thẩm mỹ của ngôi nhà. Các dòng công tắc bình nóng lạnh âm tường cao cấp mang đến giải pháp thay thế hoàn hảo. Sản phẩm sở hữu mặt che phẳng tinh tế, ôm sát bề mặt tường, không chỉ đáp ứng tốt yêu cầu chịu tải mà còn sở hữu thiết kế sang trọng. Thiết bị điện ABE tự hào mang đến những điểm nhấn tinh tế, giúp nâng tầm không gian sống đẳng cấp cho ngôi nhà của bạn.

So sánh công tắc bình nóng lạnh 20A, 45A và aptomat chống giật

Nhiều chủ nhà thường băn khoăn nên dùng công tắc 20A hay CB tép cho bình nóng lạnh. Hai thiết bị này đóng vai trò hoàn toàn khác nhau trong hệ thống điện.

Bảng so sánh chi tiết giữa công tắc công suất cao và aptomat

Dưới đây là bảng phân tích sự khác biệt giữa công tắc 20a và aptomat bình nóng lạnh dựa trên 6 tiêu chí kỹ thuật chuẩn xác:

Giải mã hiểu lầm phổ biến về khả năng tự ngắt quá tải

Trò chuyện với nhiều khách hàng, tôi phát hiện một hiểu lầm rất phổ biến. Nhiều người tin rằng công tắc 20A có thể tự nhảy để ngắt điện khi xảy ra chập cháy hoặc rò điện tương tự Aptomat.

Tôi xin khẳng định đây là thông tin hoàn toàn sai lệch. Vậy công tắc bình nóng lạnh khác gì aptomat bình nóng lạnh về mặt cấu tạo? Công tắc 20A hay 45A là thiết bị đóng ngắt cơ học thuần túy bằng tay. Sản phẩm không tích hợp cuộn dây cảm ứng hay rơ-le nhiệt để tự động ngắt dòng điện khi xảy ra sự cố.

Nếu bạn chỉ lắp mỗi công tắc mà không trang bị Aptomat bảo vệ trong tủ điện, hệ thống sẽ đối mặt với nguy cơ mất an toàn điện rất cao. Để bảo vệ thiết bị gia dụng và gia đình, bạn cần kết hợp đúng chức năng của cả hai thiết bị.

Mô hình kết hợp tối ưu giữa công tắc công suất cao và aptomat

Để xây dựng quy trình vận hành an toàn cho hệ thống nước nóng, Thiết bị điện ABE khuyến nghị mô hình bảo vệ 2 lớp. Đây là giải pháp chuẩn đã được chúng tôi áp dụng thành công trong công trình dân dụng tại Việt Nam. Nhiều khách hàng hỏi tôi công tắc bình nóng lạnh loại nào an toàn không bị giật. Câu trả lời chính là mô hình kết hợp này. Sự kết hợp giữa khả năng ngắt 2 cực của công tắc ABE và tính năng ngắt tự động của RCBO tạo ra hàng rào bảo vệ an toàn.

Lớp thứ nhất là Aptomat chống giật RCBO có dòng rò định mức 30mA. Thiết bị này lắp bên trong tủ điện tổng. RCBO giữ nhiệm vụ theo dõi rò rỉ điện và tự động ngắt nguồn điện toàn hệ thống khi có sự cố. Lớp thứ hai là công tắc 20A hoặc 45A ABE lắp cạnh cửa phòng tắm. Công tắc giúp bạn bật tắt thiết bị tiện lợi khi sử dụng hàng ngày mà không cần mở tủ điện.

Hướng dẫn chọn công tắc có công suất phù hợp cho từng thiết bị

Công thức tính dòng điện định mức và hệ số tải an toàn

Để lựa chọn công tắc chuẩn xác, bạn cần nắm rõ công thức tính dòng điện cơ bản. Công thức xác định dòng điện chạy qua thiết bị như sau:

Trong đó, I là cường độ dòng điện tính bằng Ampe (A), P là công suất của bình nóng lạnh tính là Watt (W) và U là điện áp định mức trong sinh hoạt gia đình ở Việt Nam (220V hay 220 Vôn).

Khi tư vấn chọn thiết bị, nhân viên kỹ thuật của ABE luôn áp dụng quy tắc hệ số tải an toàn 80%. Quy tắc này quy định dòng điện hoạt động thực tế chỉ nên chiếm tối đa 80% dòng điện định mức của công tắc để duy trì độ bền và an toàn điện. Công tắc 20A có ngưỡng tải an toàn liên tục là 16A, tương đương công suất tối đa vào khoảng 3520W. Công tắc 45A có ngưỡng tải an toàn liên tục là 36A, tương đương công suất tối đa khoảng 7920W.

Dưới đây là bảng quy đổi nhanh giúp bạn chọn đúng loại công tắc theo công suất thiết bị (số liệu dưới đây là con số ước tính để tham khảo):

Trường hợp nào nên sử dụng công tắc 20A

Công tắc 20A là lựa chọn tiêu chuẩn dành cho các loại bình nóng lạnh gián tiếp. Các dòng bình gián tiếp dung tích 15L, 20L hoặc 30L có công suất thiết kế phổ biến vào khoảng 2500W. Với dòng điện vận hành ước tính 11,36A, bình nóng lạnh gián tiếp hoạt động ổn định khi dùng công tắc 20A. Ngoài ra, các mẫu bình nóng lạnh trực tiếp có công suất dưới 3500W cũng có thể sử dụng công tắc 20A.

Trường hợp nào phải dùng công tắc 45A công suất cao

Với công suất 4500W, dòng điện hoạt động thực tế khoảng 20,45A. Mức dòng điện này đã vượt quá ngưỡng tải an toàn 16A (80%) của công tắc 20A. Nếu vẫn dùng công tắc 20A, tiếp điểm sẽ bị quá nhiệt và chập cháy sau 3 đến 4 tuần sử dụng. Do đó, công tắc 45A công suất cao là thiết bị bắt buộc cho các nhóm thiết bị sau:

• Mẫu bình nóng lạnh trực tiếp có công suất từ 4500W đến 6000W.
• Bếp từ đôi có tổng công suất từ 4000W đến 7000W.
• Hệ thống nước nóng trung tâm Heat Pump hoặc điều hòa cây công suất lớn.

Lựa chọn công tắc 45A công suất cao cho bếp từ và bình nóng lạnh giúp gia đình bạn an tâm hơn trong suốt quá trình vận hành thiết bị.

Lưu ý về an toàn và vị trí lắp đặt công tắc 20A, 45A

Chuẩn bị dụng cụ và lưu ý an toàn trước khi thi công

Trước khi thi công, bạn cần chuẩn bị đầy đủ các dụng cụ thi công điện cơ bản. Danh mục dụng cụ gồm: bút thử điện, kìm tuốt dây, tua-vít cách điện, băng keo cách điện và đồng hồ đo vạn năng. Để duy trì quy trình thi công an toàn, bạn bắt buộc phải tuân thủ 3 nguyên tắc kiểm tra điện mặt đất.

Bạn hãy ngắt hoàn toàn Aptomat tổng cấp điện cho khu vực thi công. Sau đó, bạn dùng bút thử điện chạm trực tiếp vào cả hai đầu dây điện âm tường. Nếu bút không sáng đèn, hệ thống đã ngắt điện hoàn toàn và an toàn để thao tác.

Dưới đây là bảng danh sách kiểm tra an toàn do Kỹ thuật ABE biên soạn:

Tư vấn vị trí lắp đặt an toàn trong và ngoài phòng tắm

Nhiều khách hàng phân vân nên lắp công tắc bình nóng lạnh ở trong hay ngoài nhà tắm để vừa tiện sử dụng vừa đảm bảo an toàn. Lời khuyên của tôi là bạn nên ưu tiên lắp công tắc bên ngoài cửa phòng tắm. Vị trí lý tưởng là cạnh tay nắm cửa, cách mặt sàn từ 1,3m đến 1,5m. Vị trí này giúp thao tác bật tắt thuận tiện và tránh nguy cơ hơi nước ngưng tụ. Trường hợp thiết kế bắt buộc phải lắp bên trong phòng tắm, bạn cần phải trang bị thêm mặt che chống nước phòng tắm đạt chuẩn IP66.

Câu hỏi thường gặp về công tắc bình nóng lạnh

Lắp công tắc bình nóng lạnh trong nhà tắm có an toàn không?

Nếu bạn lắp công tắc 2 cực tiêu chuẩn kết hợp mặt che chống nước phòng tắm đạt chuẩn IP66 và nối dây tiếp địa đầy đủ thì hệ thống hoàn toàn an toàn. Tuy nhiên, tôi vẫn khuyến nghị bạn nên lắp đặt công tắc ở bên ngoài cửa phòng tắm ở độ cao từ 1,3m đến 1,5m. Giải pháp này giúp cách ly thiết bị khỏi môi trường ngưng tụ hơi nước, đảm bảo an toàn tuyệt đối cho gia đình.

Công tắc 20A có dùng được cho bếp từ đôi không?

Bếp từ đôi khi kích hoạt tính năng nấu nhanh Booster sẽ đạt tổng công suất từ 3000W đến 4000W. Mức công suất này tiệm cận ngưỡng tải tối đa của công tắc 20A, dễ gây ra hiện tượng phát nhiệt tiếp điểm khi bạn nấu nướng liên tục. Do đó, tôi khuyên bạn nên lựa chọn công tắc 45A có công suất cao hơn của Thiết bị điện ABE để thiết bị vận hành ổn định và kéo dài tuổi thọ cho bếp.

Kết luận

Lựa chọn đúng công tắc 20A hay 45A giữ vai trò quyết định trong việc bảo vệ an toàn cho hệ thống điện gia đình. Việc ưu tiên các dòng công tắc đạt chuẩn chống cháy kết hợp với quy trình thi công chuẩn kỹ thuật sẽ giúp loại bỏ hoàn toàn sự cố chập cháy hay quá nhiệt trong quá trình sử dụng thiết bị.

Bạn cần tư vấn kỹ thuật trực tiếp hoặc nhận báo giá ưu đãi cho các dòng công tắc công suất cao, hãy liên hệ ngay với Thiết bị điện ABE để được hỗ trợ nhanh chóng.
