Chắc hẳn bạn từng thấy bất tiện khi phải đi bộ từ tầng hai xuống tầng một chỉ để tắt bóng đèn ở cầu thang, hoặc đèn ở trên lầu. Để giải quyết vấn đề này, công tắc đảo chiều chính là giải pháp phù hợp nhất. Trong bài viết này, tôi sẽ giải đáp thắc mắc của bạn về cấu tạo, nguyên lý và ứng dụng thực tế, cùng với hướng dẫn cách đấu nối an toàn dựa trên kinh nghiệm của bản thân.
Tôi là Thành Công, nhân viên kỹ thuật tại Thiết bị điện ABE, rất vui được đồng hành và chia sẻ những kiến thức kỹ thuật hữu ích để giúp bạn tự tin hoàn thiện hệ thống điện cho ngôi nhà.
Công tắc đảo chiều là gì?
Công tắc đảo chiều là thiết bị giúp bạn bật hoặc tắt bóng đèn từ hai hoặc nhiều vị trí cách xa nhau, mang lại tiện nghi trong sinh hoạt. Thay vì phải đi qua đi lại một chỗ để thao tác, loại công tắc này giúp bạn điều khiển dòng điện một cách linh hoạt và tiện lợi hơn rất nhiều.
Khái niệm và tên gọi phổ biến của thiết bị
Trong ngành thiết bị điện dân dụng, chúng tôi thường gọi thiết bị này bằng hai tên phổ biến khác là công tắc 2 chiều hoặc công tắc 3 cực. Chức năng cốt lõi của nó là liên kết với nhau để điều khiển chung một phụ tải (chẳng hạn như bóng đèn LED) từ hai điểm riêng biệt.
Ví dụ, bạn đứng ở tầng trệt để bật đèn sáng, sau đó bước lên tầng 2 và nhấn công tắc để tắt bóng đèn đó đi. Đây chính là nguyên lý cơ bản nhất để ứng dụng vào hệ thống mạch điện cầu thang ở các ngôi nhà cao tầng trong thực tế.
Cấu tạo bên trong của công tắc đảo chiều
Nếu bạn cầm một bộ công tắc điện 2 chiều lên và xem mặt sau, bạn sẽ thấy nó khác biệt so với loại công tắc thông thường. Cấu tạo bên trong của nó bao gồm 3 chốt tiếp điểm (hay còn gọi là cực tiếp điện), thay vì chỉ có 2 chốt trong công tắc 1 chiều. Cụ thể, thiết bị bao gồm 1 chân chung (ký hiệu là L hoặc COM) để nhận nguồn điện và 2 chân chuyển đổi (ký hiệu là L1 và L2) để điều hướng dòng điện.
Trong quá trình tư vấn tại Thiết bị điện ABE, khi khách hàng tìm mua bộ công tắc 2 chiều, tôi luôn khuyên họ kiểm tra kỹ phần này. Ba chốt tiếp điểm phải được làm bằng hợp kim đồng nguyên chất để chịu được dòng điện xoay chiều 220V liên tục mà không sinh nhiệt hay chập cháy.
Nguyên lý hoạt động của tiếp điểm
Nguyên lý hoạt động của thiết bị này dựa trên cơ chế chuyển mạch dòng điện. Khi bạn gạt phím bấm, thanh tiếp điểm bên trong sẽ lập tức thay đổi trạng thái. Nó sẽ ngắt kết nối giữa chân L và L1, đồng thời nối liền chân L sang chân L2.
Quá trình này làm thay đổi hướng đi của dây pha (dây nóng) bên trong mạch. Khi bạn kết hợp 2 bộ công tắc đảo chiều, chúng sẽ tạo ra một đường truyền luân phiên cho dòng điện xoay chiều 220V. Nhờ cơ chế chuyển mạch chéo này, bạn có thể dễ dàng điều khiển một bóng đèn LED sáng hoặc tắt từ cả hai đầu của hệ thống dây dẫn.

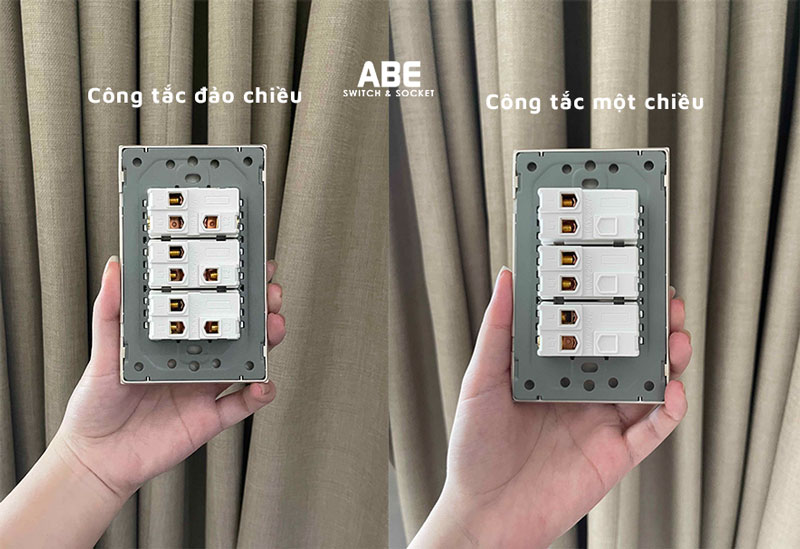

Cách phân biệt công tắc đảo chiều và công tắc 1 chiều
Nhìn từ bên ngoài, hai loại công tắc này có thiết kế bề mặt giống hệt nhau. Tuy nhiên, sự khác nhau giữa công tắc 1 chiều và 2 chiều lại nằm hoàn toàn ở cấu trúc lõi bên trong và mục đích sử dụng. Việc nắm rõ các điểm khác biệt này sẽ giúp bạn thiết kế hệ thống điện chính xác hơn, tránh lãng phí thời gian.
Sự khác biệt về số lượng cực đấu dây ở mặt sau
Sự khác biệt lớn nhất nằm ở cấu trúc bên trong. Một chiếc công tắc 1 chiều thông thường chỉ có 2 cực tiếp điện. Cụ thể, nó có 1 chốt để nhận dây pha (dây lửa) và 1 chốt để dẫn điện tới bóng đèn.
Ngược lại, công tắc đảo chiều sở hữu 3 cực đấu dây. Nó dùng 1 cực để nhận nguồn điện và 2 cực còn lại để luân chuyển dòng điện qua lại. Chính vì cấu tạo đặc trưng này, giới kỹ thuật thường gọi nó là hạt công tắc 3 cực.
Sự khác biệt về tính năng đóng ngắt và điểm điều khiển
Số lượng cực đấu dây quyết định trực tiếp đến tính năng hoạt động. Công tắc 1 chiều chỉ đóng hoặc mở dòng điện tại một vị trí duy nhất. Bạn lắp thiết bị ở đâu thì bạn chỉ có thể bật hoặc tắt thiết bị ngay tại chỗ đó.
Trong khi đó, công tắc 2 chiều mang lại sự linh hoạt tốt hơn. Thiết bị này có khả năng luân chuyển dòng điện để tạo ra một hệ thống điều khiển đa điểm. Nhờ tính năng này, bạn hoàn toàn có thể điều khiển trạng thái tắt mở của 1 bóng đèn từ 2 vị trí không gian hoàn toàn khác nhau.
Mức độ tiện lợi và vị trí ứng dụng thực tế
Khả năng điều khiển đa điểm mang lại mức độ tiện nghi vượt trội cho sinh hoạt hàng ngày. Đặc biệt đối với những gia đình có người già và trẻ nhỏ, việc ứng dụng loại công tắc điện đảo chiều này giúp các thành viên không phải dò dẫm bước đi trong môi trường thiếu ánh sáng. Nó giúp gia đình bạn giảm thiểu 2 rủi ro nguy hiểm: vấp ngã ở bậc thang và va đập vào đồ vật trong đêm.
Trong các dự án thực tế tại Thiết bị điện ABE, chúng tôi luôn tư vấn khách hàng ưu tiên bố trí loại công tắc 3 cực này tại các vị trí thiết yếu. Cụ thể, bạn nên lắp đặt chúng ở 1 số khu vực: 2 đầu đoạn cầu thang, lối đi hành lang dài và mép giường ngủ – cửa phòng để tối ưu tiện nghi sinh hoạt.
Bạn có thể tham khảo thêm: Công tắc hai cực dành cho bình nóng lạnh (20A và 45A) đến từ ABE
Ứng dụng phổ biến của công tắc điện đảo chiều trong đời sống
Nhờ chức năng đóng ngắt đa điểm, thiết bị này giải quyết nhiều bài toán thực tế trong sinh hoạt hàng ngày, giúp cuộc sống tiện nghi hơn. Việc ứng dụng linh kiện này đúng chỗ giúp bạn tiết kiệm thời gian di chuyển mỗi ngày và tối ưu hóa toàn bộ hệ thống điện trong nhà. Dưới đây là các vị trí bạn nên sử dụng công tắc này:
Hệ thống mạch điện chiếu sáng cầu thang
Ứng dụng phổ biến nhất của công tắc 3 cực là hệ thống mạch điện cầu thang. Bạn bật công tắc ở tầng trệt để bóng đèn LED sáng, sau đó đi bộ lên lầu 1 và nhấn chiếc công tắc thứ hai để tắt đèn. Thao tác này giúp bạn không phải bước đi trong bóng tối và tiết kiệm thời gian di chuyển.
Nhiều khách hàng khi đến Thiết bị điện ABE thường lo ngại về chi phí và hỏi giá công tắc đảo chiều cầu thang là bao nhiêu. Thực tế, chi phí cho một bộ bao gồm mặt và hạt công tắc 2 chiều thường cao hơn khoảng 15.000 đồng đến 30.000 đồng so với loại 1 chiều. Mức chênh lệch này rất nhỏ nhưng giá trị mang lại cho gia đình lại cực kỳ lớn.
Điều khiển đèn chiếu sáng trong phòng ngủ
Trong kỹ thuật điện hiện đại, việc mang tiêu chuẩn phòng khách sạn vào nhà ở đang trở thành xu hướng. Tôi luôn hướng dẫn lắp công tắc điện 2 chiều trong phòng ngủ cho các khách hàng của mình theo một nguyên tắc đơn giản: bố trí 1 bộ công tắc âm tường ngay vị trí cửa ra vào và 1 công tắc ngay cạnh đầu giường.
Khi bạn bước vào phòng, bạn bật đèn ở cửa. Khi bạn lên giường đi ngủ, bạn chỉ cần đưa tay tắt công tắc ở đầu giường mà không cần phải rời khỏi chiếc chăn ấm để bước ra cửa tắt điện. Trải nghiệm thực tế này mang lại sự thoải mái tuyệt đối cho người dùng.
Khu vực hành lang dài và lối đi chung
Hành lang biệt thự hay lối đi chung tại các chung cư thường kéo dài từ 5 đến 10 mét. Thay vì để đèn sáng liên tục gây lãng phí, bạn nên ứng dụng mạch điện 2 công tắc 2 chiều điều khiển hệ thống chiếu sáng ở hai đầu hành lang. Người dùng đi từ đầu này sang đầu kia có thể bật và tắt ánh sáng một cách chủ động.
Sơ đồ mạch điện và cách đấu nối công tắc đảo chiều
Quá trình đấu nối dây điện đòi hỏi sự tập trung cao và tính chính xác tuyệt đối. Nếu bạn làm sai nguyên lý, hiện tượng đoản mạch (chập điện) là điều dễ xảy ra. Trong phần này, tôi sẽ hướng dẫn bạn cách đấu mạch điện cầu thang 2 công tắc 1 bóng đèn chuẩn kỹ thuật.
Các nguyên tắc an toàn điện bắt buộc tuân thủ
Trước khi chạm vào bất kỳ đoạn dây nào, bạn phải đặt vấn đề an toàn điện lên hàng đầu. Do đó, bạn phải ngắt Aptomat (CB chống giật) tổng hoặc CB nhánh trước khi thi công. Tiếp theo, bạn hãy sử dụng bút thử điện để kiểm tra lại toàn bộ bề mặt thiết bị và các đầu dây dẫn. Cuối cùng, bạn đừng quên mang găng tay và sử dụng loại kìm bọc lớp cách điện chuyên dụng.
Chuẩn bị vật tư và dụng cụ thi công
Để công việc diễn ra xuyên suốt, bạn cần chuẩn bị các vật tư cơ bản.
- Thứ nhất, bạn cần mua 2 bộ công tắc 3 cực (công tắc đảo chiều). Tại Thiết bị điện ABE, chúng tôi thường tư vấn các dòng công tắc đảo chiều với đa dạng mẫu mã, chất liệu mặt viền để bạn lựa chọn.
- Thứ hai, bạn chuẩn bị 1 bóng đèn LED.
- Thứ ba, bạn cần mua 3 cuộn dây điện lõi đồng, ưu tiên chọn 3 màu khác nhau để dễ dàng phân biệt dây pha và dây trung tính.
- Thứ tư, bạn lấy kìm tuốt dây và tua vít, 1 cuộn băng keo cách điện và ống luồn dây điện âm tường.

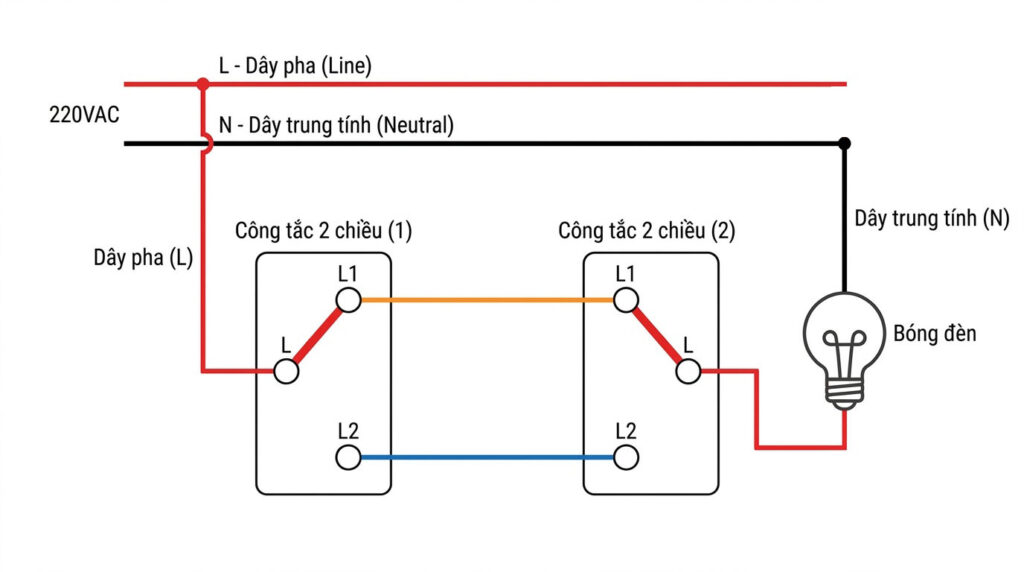

Hướng dẫn đấu nối dựa trên sơ đồ mạch điện 2 công tắc 1 bóng đèn
Sơ đồ đi dây điện này tuân thủ nghiêm ngặt tiêu chuẩn quốc tế nhằm đảm bảo dòng điện xoay chiều 220V hoạt động ổn định nhất. Bản vẽ kỹ thuật điện được thực hiện qua các bước cơ bản.
- Bước 1: Bạn dùng kìm tuốt bỏ đúng 1 centimet lớp vỏ nhựa ở đầu các sợi dây điện.
- Bước 2: Lấy dây pha (dây nóng) từ nguồn điện lưới nối thẳng vào cực L (hoặc COM) của bộ công tắc thứ nhất.
- Bước 3: Dùng 2 sợi dây liên lạc để nối thông từ cực L1 và L2 của công tắc 1 sang cực L1 và L2 của chiếc công tắc thứ hai.
- Bước 4: Lấy 1 sợi dây còn lại và nối từ cực L của công tắc 2 dẫn ra 1 đầu của bóng đèn.
- Bước 5: Bạn dùng tua vít siết thật chặt các con ốc tại lỗ cắm. Việc siết chặt ốc giữ cho dây đồng không bị lỏng, giúp ngăn chặn hiện tượng mô-ve (đánh lửa) khi thiết bị hoạt động lâu dài.
- Cuối cùng, đầu dây còn lại của bóng đèn sẽ được nối thẳng về dây trung tính (dây mát) của nguồn điện. Bạn bật Aptomat lên, dùng bút thử điện rà lại xung quanh mặt nạ nhựa bảo vệ, sau đó bạn trực tiếp nhấn phím công tắc để nghiệm thu độ sáng của bóng đèn.
Thao tác này sẽ tạo ra một mạch điện 2 công tắc 2 chiều điều khiển 1 bóng đèn hoạt động vô cùng trơn tru. Tuy nhiên, bạn tuyệt đối không được đấu cả dây pha và dây trung tính vào 2 chốt của cùng 1 hạt công tắc, vì điều đó sẽ gây chập mạch, ảnh hưởng đến hệ thống điện.
Các lỗi thường gặp khi đấu nối và cách xử lý
Trong nhiều đi công trình, tôi đã trực tiếp xử lý nhiều sự cố liên quan đến hệ thống điện nhà ở. Việc lắp đặt sai kỹ thuật không chỉ gây phiền toái trong sinh hoạt mà còn tiềm ẩn nguy cơ cháy nổ cực kỳ cao. Dưới đây là 2 lỗi phổ biến thường gặp khi lắp công tắc điện
Hiện tượng bóng đèn led bị nhấp nháy khi đã tắt công tắc
Một khách hàng từng gọi điện hỏi tôi lý do bóng đèn LED ở cầu thang nhà chị cứ nhấp nháy liên tục dù chị đã tắt công tắc từ tối hôm trước. Nguyên nhân chính của sự cố này xuất phát từ việc thợ điện đấu nhầm dây trung tính vào công tắc thay vì phải đấu dây pha. Điều này khiến cho dòng điện vẫn rò rỉ một lượng nhỏ lên bóng đèn.
Để xử lý triệt để, bạn cần ngắt aptomat và dùng bút thử điện để dò lại đường dây. Sau đó, tháo bộ công tắc ra, đảo lại vị trí của sợi dây pha và dây trung tính theo đúng nguyên lý. Ngoài ra, hiện tượng này thỉnh thoảng cũng do dòng điện rò từ các thiết bị điện dân dụng kém chất lượng ở xung quanh gây nhiễu mạch.
Công tắc bị kẹt cơ hoặc xẹt lửa khi gạt phím
Rất nhiều người thắc mắc tại sao công tắc cầu thang bị chập điện hay phát ra tiếng lách tách kèm tia lửa khi gạt phím. Nguyên nhân cốt lõi là do gia chủ sử dụng sản phẩm kém chất lượng. Các chốt tiếp điểm bên trong làm bằng sắt mạ đồng nên bị oxy hóa, kết hợp với bộ phận lò xo trợ lực yếu gây ra hiện tượng phóng tia lửa điện khi hai bề mặt kim loại không tiếp xúc dứt khoát.
Để loại bỏ hoàn toàn rủi ro đoản mạch, bạn hãy chọn vật tư chất lượng ngay từ đầu. Tại Thiết bị điện ABE, chúng tôi sử dụng cơ cấu lò xo đàn hồi mạnh mẽ và tiếp điểm hợp kim siêu bền. Thiết kế này giúp phím bấm luôn nảy dứt khoát, cam kết không xảy ra tình trạng kẹt phím bấm hay xẹt lửa trong suốt nhiều năm sử dụng.
Nâng tầm không gian sống với công tắc đảo chiều cao cấp đến từ ABE
Khi bạn đầu tư hàng tỷ đồng để xây dựng một ngôi nhà, từng chi tiết nhỏ nhất cũng cần được chăm chút kỹ lưỡng. Một hệ thống điện tốt không chỉ cần đấu nối đúng kỹ thuật mà còn phải sở hữu diện mạo xứng tầm.
Đó là lý do bạn nên sử dụng công tắc đảo chiều cao cấp. Sản phẩm của Thiết bị điện ABE không chỉ làm tốt nhiệm vụ điều khiển dòng điện mà còn đóng vai trò như một điểm nhấn thẩm mỹ đắt giá trên bức tường.
Thiết kế chuẩn quốc tế, hiện đại và tinh tế
Xu hướng thiết kế của các dòng công tắc điện âm tường hiện nay đang dịch chuyển mạnh mẽ sang chuẩn quốc tế. Tại ABE, chúng tôi tập trung phát triển mẫu công tắc vuông chuẩn 86×86 mm và các mẫu chữ nhật, với đa dạng chất liệu mặt viền.
Nếu nhà bạn theo phong cách hiện đại, dòng mặt kính cường lực (Crystal) bóng bẩy là lựa chọn số 1. Với không gian tối giản, dòng mặt nhôm nguyên khối (Titanium) chống bám vân tay sẽ mang lại vẻ cứng cáp, nam tính. Đặc biệt, nếu bạn đang hoàn thiện kiến trúc tân cổ điển, dòng hợp kim điêu khắc hoa văn mạ đồng hoặc mạ vàng (Bronze và Lace) sẽ phô diễn trọn vẹn sự quyền uy của gia chủ.
Khi bạn lắp đặt đồng bộ chúng cùng với các mặt thiết bị điện khác trong phòng, không gian của bạn sẽ trở nên gọn gàng và mang đậm phong cách thiết kế của ngôi nhà.
Ứng dụng vật liệu chế tạo cao cấp đạt tiêu chuẩn quốc tế
Vẻ đẹp bên ngoài luôn phải đi kèm với chất lượng cốt lõi bên trong. Khi trực tiếp tháo rời một thiết bị của ABE cho khách hàng xem, tôi luôn chỉ rõ hệ thống chốt tiếp xúc được làm hoàn toàn bằng hợp kim đồng nguyên chất. Vật liệu này giúp thiết bị điện dân dụng chịu tải dòng điện lớn lên đến 16A và chống lại hiện tượng đánh lửa tuyệt đối.
Bên cạnh đó, phần vỏ bọc của hạt công tắc điện sử dụng nhựa PC nguyên sinh. Chất liệu này có khả năng chịu nhiệt độ cao và chống cháy lan vô cùng hiệu quả. Tất cả sản phẩm của chúng tôi đều trải qua quá trình kiểm định khắt khe, đáp ứng trọn vẹn tiêu chuẩn IEC về an toàn điện trên toàn cầu.
Sự bền bỉ vượt thời gian đồng hành cùng mọi ngôi nhà
Độ bền là yếu tố tôi luôn cam kết khi khách hàng ghé thăm đại lý bán công tắc điện 2 chiều của chúng tôi. Bộ truyền động cơ học bên trong sản phẩm ABE được chế tác với độ chính xác cực cao. Khi bạn gạt phím, lò xo trợ lực tạo ra âm thanh dứt khoát và mang lại trải nghiệm thao tác cực kỳ êm ái.
Tuổi thọ của sản phẩm có thể kéo dài lên đến 15 năm mà không bị kẹt cơ hay lỏng lẻo. Để khẳng định chất lượng vượt trội này, Thiết bị điện ABE áp dụng chính sách bảo hành 1 đổi 1 lên đến 10 năm. Bạn hoàn toàn yên tâm khi quyết định mua hạt công tắc 3 cực và các thiết bị điện khác từ thương hiệu của chúng tôi.
Giải đáp các thắc mắc thường gặp về công tắc điện đảo chiều
Trong quá trình thi công và tư vấn cho hàng trăm khách hàng, tôi thường nhận được một vài câu hỏi lặp đi lặp lại. Dưới đây là 3 câu hỏi phổ biến nhất, và những giải đáp trực diện giúp bạn làm chủ thiết bị này.
Ký hiệu L1, L2, L3, COM trên công tắc có ý nghĩa gì?
Nhiều người khi tự sửa điện tại nhà thường nhắn tin hỏi tôi ký hiệu L1 L2 L3 trên công tắc 2 chiều là gì. Thực chất, đây là các quy ước chuẩn trong bản vẽ kỹ thuật điện. Chữ COM là viết tắt của từ Common, tức là chốt chung để bạn đấu dây pha. L1 và L2 là 2 chốt chuyển đổi để bạn nối dây liên lạc luân phiên dòng điện. Riêng ký hiệu L3 thường chỉ xuất hiện trên các loại công tắc đa chiều (công tắc trung gian 4 cực). Bạn nắm rõ 4 ký hiệu này thì việc đấu dây sẽ không bao giờ sai lệch.
Tôi có thể sử dụng công tắc đảo chiều (ba chân) để thay thế cho công tắc một chiều (hai chân) được không?
Bạn hoàn toàn có thể dùng hạt công tắc 3 cực để thay thế cho loại 1 chiều. Tuần trước, một anh khách hàng gọi cho tôi với giọng hốt hoảng vì lỡ mua nhầm 10 hạt công tắc 3 cực thay vì 1 cực. Tôi hướng dẫn anh ấy giữ lại dùng luôn để tiết kiệm thời gian đi lại để đổi trả.
Bạn chỉ cần đấu dây pha vào chân COM, sau đó kéo 1 sợi dây điện từ chân L1 nối thẳng ra bóng đèn. Bạn hãy bỏ trống hoàn toàn chân L2. Lúc này, thiết bị sẽ đóng ngắt dòng điện y hệt như một chiếc công tắc 1 chiều thông thường, giúp bạn tránh lãng phí vật tư.
Công tắc đảo chiều là một thiết bị thông minh, giúp tối ưu trải nghiệm sử dụng hệ thống điện trong gia đình. Không chỉ mang lại sự tiện lợi khi sử dụng, công tắc còn đóng vai trò trong việc tiết kiệm điện và đảm bảo an toàn cho người dùng. Hy vọng bài viết trên đã cung cấp cho bạn những thông tin hữu ích để lựa chọn và sử dụng công tắc đảo chiều từ kinh nghiệm kỹ thuật của tôi.
Tham khảo các dòng công tắc đảo chiều của Thiết bị điện ABE tại đây hoặc liên hệ ngay với chúng tôi qua Hotline 0888814838.
