Công tắc trung gian là gì? Nguyên lý hoạt động và ứng dụng thực tế

Nếu nhà có 3 tầng, bạn có thể muốn bật đèn cầu thang ở tầng 1 rồi tắt tại tầng 2 hoặc tầng 3. Hai công tắc 2 chiều chỉ đáp ứng 2 vị trí điều khiển. Khi cần thêm vị trí thứ 3, hệ thống sẽ dùng thêm công tắc trung gian.

Vậy công tắc trung gian là gì, nó khác công tắc 2 chiều như thế nào và hoạt động ra sao? Tôi là Thành Công, nhân viên kỹ thuật của ABE, người sẽ giúp bạn hiểu công tắc trung gian là gì, hoạt động ra sao và khi nào nên sử dụng.

Công tắc trung gian là gì?

Công tắc trung gian là thiết bị giúp mở rộng số vị trí bật, tắt cùng một đèn hoặc một nhóm đèn. Thiết bị thường được sử dụng khi cần điều khiển hệ thống chiếu sáng từ 3 vị trí trở lên. Ví dụ, nếu bạn chỉ muốn bật và tắt đèn cầu thang tại tầng 1 và tầng 2, hai công tắc 2 chiều thường đã đủ. Nếu muốn thêm công tắc điều khiển tại tầng 3, hệ thống cần bổ sung 1 công tắc trung gian.

Cấu hình cơ bản khi điều khiển một đèn từ 3 vị trí gồm:

Công tắc 2 chiều → Công tắc trung gian → Công tắc 2 chiều

Trong tiếng Anh, thiết bị này được gọi là Intermediate Switch. Mặt sau của công tắc trung gian thường có 4 vị trí đấu dây. Cơ cấu bên trong thay đổi cách kết nối giữa các dây mỗi khi người dùng nhấn công tắc.

Người dùng không cần hiểu sâu về mạch điện để lựa chọn thiết bị. Điều quan trọng là ghi nhớ:

2 vị trí điều khiển: dùng 2 công tắc 2 chiều.
3 vị trí trở lên: bổ sung công tắc trung gian vào giữa.

Vì sao gọi là công tắc “trung gian”?

Tên gọi “trung gian” xuất phát từ vị trí của thiết bị trong hệ thống. Công tắc này thường nằm giữa hai công tắc 2 chiều trong sơ đồ mạch điện chiếu sáng.

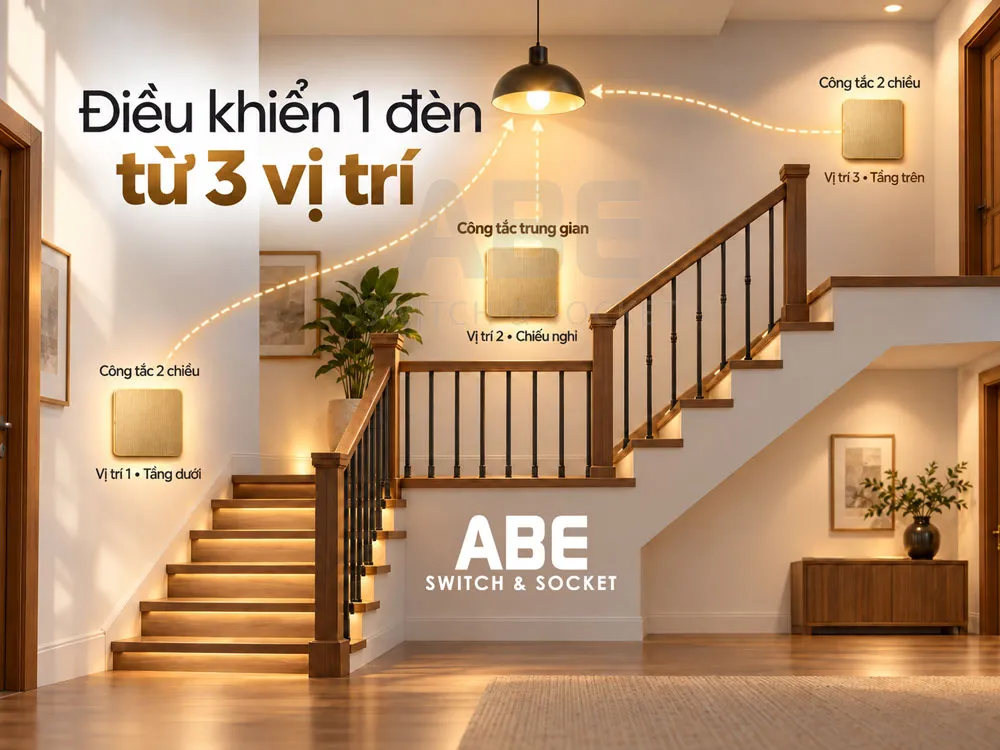

Ví dụ, trong nhà 3 tầng, chủ nhà có thể đặt một công tắc 2 chiều ở tầng 1, một công tắc trung gian ở tầng 2 và một công tắc 2 chiều ở tầng 3. Khi đó, người dùng có thể thay đổi trạng thái đèn tại bất kỳ tầng nào mà không cần quay lại vị trí đã bật đèn trước đó.

Công tắc trung gian không phải tên gọi khác của công tắc 2 chiều (đảo chiều). Hai mẫu công tắc này có nhiệm vụ khác nhau, nhưng phối hợp với nhau trong mạch điện điều khiển nhiều vị trí. Nếu chỉ cần điều khiển đèn từ 2 vị trí, thông thường bạn không cần dùng công tắc trung gian, công tắc hai chiều đã đáp ứng đủ cho nhu cầu này.

Công tắc trung gian có cấu tạo như thế nào?

Công tắc trung gian có hình dáng bên ngoài khá giống các loại công tắc một chiều và hai chiều thông thường. Điểm khác biệt nằm ở cơ cấu chuyển mạch bên trong và các vị trí đấu dây trong mạch điện.

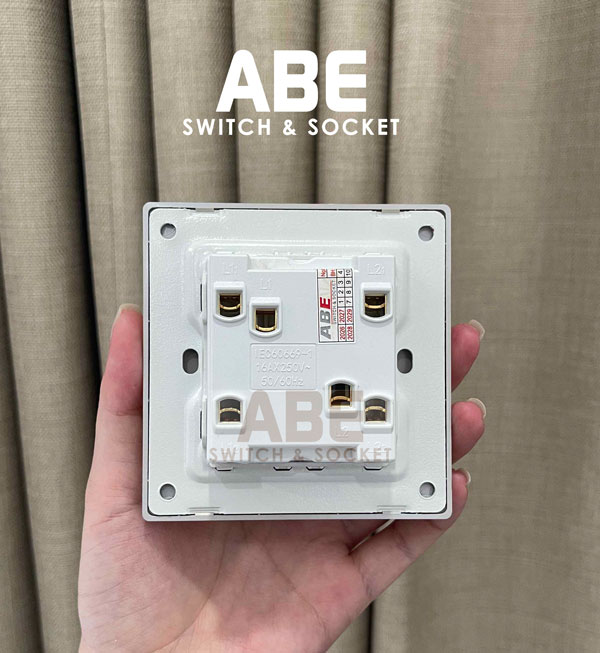

Mặt sau công tắc trung gian có 4 vị trí đấu dây, thường được chia thành 2 cặp. Các vị trí này có nhiệm vụ kết nối công tắc trung gian với hai công tắc 2 chiều nằm ở hai đầu hệ thống.

Bạn có thể hiểu đơn giản như sau:

• 2 đường dây đi từ công tắc 2 chiều thứ nhất vào công tắc trung gian.
• 2 đường dây tiếp tục từ công tắc trung gian sang công tắc 2 chiều thứ hai.
• Khi người dùng nhấn công tắc, cơ cấu bên trong thiết bị sẽ thay đổi cách kết nối giữa 2 cặp dây này.

Với chủ nhà, hai thông tin quan trọng nhất là loại công tắc và số vị trí điều khiển mong muốn. Các thông số kỹ thuật còn lại nên được đối chiếu với yêu cầu của hệ thống điện thực tế và để người có chuyên môn thực hiện.

Nguyên lý hoạt động của công tắc trung gian

Công tắc trung gian không trực tiếp tạo thêm nguồn điện cho đèn. Nhiệm vụ của thiết bị là thay đổi đường kết nối giữa hai công tắc 2 chiều.

Nhờ sự thay đổi này, người dùng có thể bật hoặc tắt đèn tại vị trí của công tắc trung gian, thay vì chỉ điều khiển ở hai đầu, giúp mở rộng kết nối giữa các thiết bị.

Cách hiểu đơn giản

Hãy hình dung một hệ thống có 3 vị trí điều khiển:

Công tắc 2 chiều → Công tắc trung gian → Công tắc 2 chiều

Cả 3 công tắc cùng điều khiển một đèn.

Ví dụ, trong nhà 3 tầng:

• tầng 1 có một công tắc 2 chiều;
• tầng 2 có một công tắc trung gian;
• tầng 3 có một công tắc 2 chiều.

Bạn có thể bật đèn ở tầng 1. Khi đi lên tầng 2, bạn có thể tắt đèn ngay tại đó. Nếu đèn đang tắt, người ở tầng 3 cũng có thể bật lại mà không cần quay xuống tầng dưới. Mỗi lần một công tắc trong hệ thống được nhấn, đường kết nối điện trong thiết bị thay đổi. Trạng thái của đèn cũng thay đổi theo từ bật sang tắt hoặc từ tắt sang bật.

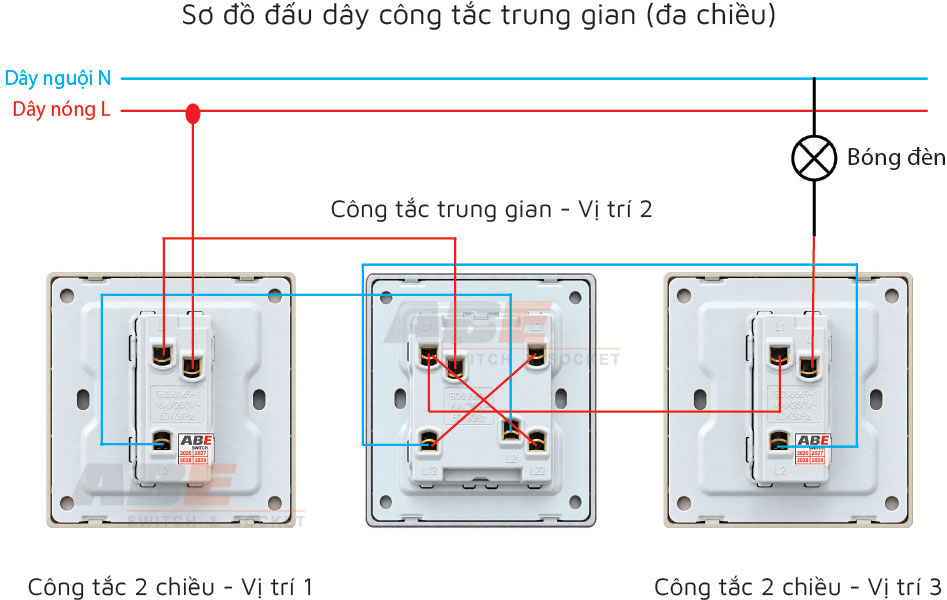

Cơ chế nối thẳng và nối chéo

Nếu muốn hiểu kỹ hơn, cơ cấu bên trong công tắc trung gian có thể hình dung qua 2 trạng thái: nối thẳng và nối chéo.

Ở trạng thái nối thẳng, hai đường dây được nối theo cặp tương ứng:

A1 ───── B1

A2 ───── B2

Khi nhấn công tắc, cơ cấu chuyển sang trạng thái nối chéo:

A1 ───── B2

A2 ───── B1

Việc đổi từ nối thẳng sang nối chéo làm thay đổi đường dẫn trong hệ thống. Khi kết hợp với hai công tắc 2 chiều ở hai đầu, thao tác tại bất kỳ vị trí nào cũng có thể thay đổi trạng thái của đèn. Đây là nguyên lý cốt lõi của Intermediate Switch, hay công tắc trung gian.

Công tắc trung gian khác công tắc 1 chiều và 2 chiều như thế nào?

Ba loại công tắc đều dùng để điều khiển thiết bị điện, nhưng mục đích sử dụng khác nhau. Điểm khác biệt dễ hiểu nhất nằm ở số vị trí mà bạn muốn bật hoặc tắt cùng một đèn.

Công tắc 1 chiều là loại đơn giản nhất. Một công tắc điều khiển một đèn tại một vị trí.

Công tắc 2 chiều cho phép cùng một đèn được điều khiển từ 2 vị trí. Ví dụ, bạn có thể bật đèn cầu thang ở tầng 1 và tắt tại tầng 2.

Công tắc trung gian được bổ sung khi cần thêm vị trí điều khiển thứ 3 trở lên. Thiết bị thường nằm giữa hai công tắc 2 chiều.

Có thể ghi nhớ bằng công thức đơn giản:

1 vị trí: công tắc 1 chiều
2 vị trí: 2 công tắc 2 chiều
3 vị trí: 2 công tắc 2 chiều + 1 công tắc trung gian

Vì vậy, công tắc trung gian không thay thế công tắc 2 chiều. Hai loại thiết bị phối hợp với nhau để tạo thành hệ thống điều khiển đèn tại nhiều vị trí.

Công tắc trung gian phù hợp để sử dụng ở đâu?

Công tắc trung gian phù hợp với những khu vực cần điều khiển cùng một hệ thống đèn từ 3 vị trí trở lên. Thiết bị đặc biệt hữu ích ở không gian dài, nhiều tầng hoặc có nhiều lối ra vào.

Cầu thang

Cầu thang nhiều tầng là một trong những vị trí dễ thấy nhất cần công tắc trung gian.

Ví dụ, với nhà 3 tầng, bạn có thể bố trí:

Tầng 1: công tắc 2 chiều → Tầng 2: công tắc trung gian → Tầng 3: công tắc 2 chiều

Người dùng có thể bật đèn trước khi lên cầu thang và tắt tại bất kỳ tầng nào trong hệ thống. Cách bố trí này thuận tiện hơn so với việc phải quay lại vị trí ban đầu chỉ để tắt đèn.

Hành lang

Một hành lang dài có thể cần nhiều hơn 2 điểm điều khiển.

Ví dụ, người dùng có thể đặt công tắc ở:

đầu hành lang → giữa hành lang → cuối hành lang

Khi đó, người đi từ bất kỳ hướng nào cũng có thể bật hoặc tắt đèn tại vị trí gần nhất. Cách bố trí này phù hợp với hành lang dài trong nhà ở, biệt thự, khách sạn hoặc văn phòng.

Phòng ngủ lớn

Trong phòng ngủ lớn, chủ nhà có thể muốn điều khiển đèn từ cửa phòng và hai bên giường.

Thay vì phải đứng dậy để đi đến cửa phòng tắt đèn, người dùng có thể bố trí 3 điểm điều khiển:

cửa phòng → bên trái giường → bên phải giường

Đây là một ứng dụng thực tế giúp công tắc trung gian tăng sự tiện lợi mà không làm thay đổi cách sử dụng đèn hằng ngày.

Khi nào bạn thực sự cần công tắc trung gian?

Không phải hệ thống đèn nào cũng cần công tắc trung gian.

Nếu một đèn chỉ được điều khiển tại 1 vị trí, công tắc 1 chiều thường đã đáp ứng nhu cầu. Nếu cần điều khiển từ 2 vị trí, hai công tắc 2 chiều là đủ. Bạn nên cân nhắc sử dụng công tắc trung gian khi cùng một vị trí đèn cần được điều khiển từ 3 vị trí trở lên.

Một tình huống điển hình là nhà 3 tầng. Chủ nhà muốn bật hoặc tắt đèn cầu thang tại cả tầng 1, tầng 2 và tầng 3. Khi đó, hệ thống cần 2 công tắc 2 chiều và 1 công tắc trung gian.

Tương tự, một hành lang có 4 điểm điều khiển sẽ cần 2 công tắc 2 chiều và 2 công tắc trung gian.

Trước khi chọn thiết bị, bạn nên trả lời một câu hỏi đơn giản: Bạn muốn bật và tắt cùng một đèn tại bao nhiêu vị trí?

Nếu câu trả lời là 3 vị trí trở lên, sử dụng công tắc trung gian thường là giải pháp phù hợp.

Tôi khuyến nghị người dùng xác định số điểm điều khiển ngay từ giai đoạn thiết kế hoặc sửa chữa hệ thống điện. Việc này giúp chọn đúng loại công tắc, bố trí đường dây hợp lý và hạn chế thay đổi sau khi đã hoàn thiện tường hoặc nội thất.

Một số mẫu công tắc trung gian ABE

Thiết bị điện ABE có các mẫu công tắc trung gian thuộc nhiều dòng thiết kế khác nhau. Người dùng có thể lựa chọn theo phong cách nội thất, loại mặt công tắc đang sử dụng và số lượng phím cần điều khiển. Điểm quan trọng là chọn đúng hạt công tắc trung gian, không nhầm lẫn với hạt công tắc 1 chiều hoặc 2 chiều có hình dáng tương tự.

Công tắc trung gian dòng Crystal

Dòng Crystal phù hợp với những không gian cần thiết kế hiện đại và bề mặt công tắc gọn gàng.

Một trong các lựa chọn là công tắc đơn trung gian Crystal C1-1MC. Hạt công tắc sử dụng cho hệ thống điều khiển đèn từ 3 vị trí trở lên và phối hợp với hai công tắc 2 chiều ở hai đầu.

Mặt sau hạt trung gian có 4 vị trí đấu dây, giúp người lắp đặt nhận biết và phân biệt với công tắc 2 chiều.

Công tắc trung gian dòng Lace

Dòng Lace hướng đến những không gian cần phong cách trang trí cổ điển hơn. ABE có các mẫu công tắc trung gian Lace để người dùng đồng bộ thiết bị với các công tắc, ổ cắm và mặt viền cùng dòng.

Nguyên lý sử dụng vẫn giống các công tắc trung gian khác: 2 công tắc 2 chiều ở hai đầu + công tắc trung gian ở giữa. Sự khác biệt chủ yếu nằm ở thiết kế, kiểu mặt công tắc và cách phối hợp với hệ sản phẩm Lace.

Lưu ý lắp đặt và sử dụng công tắc trung gian

Trước khi lắp đặt công tắc, bạn nên kiểm tra các yếu tố sau:

• chọn đúng loại công tắc trung gian;
• kiểm tra định mức điện của sản phẩm;
• bảo đảm hạt công tắc tương thích với mặt và đế âm tường đang sử dụng;
• xác định trước vị trí lắp đặt để hạn chế thay đổi đường dây sau khi hoàn thiện;
• sử dụng sơ đồ đấu nối của đúng mẫu sản phẩm.

Không nên chỉ dựa vào hình dáng bên ngoài để phân biệt công tắc. Công tắc 1 chiều, 2 chiều và trung gian có thể có mặt trước khá giống nhau nhưng cấu tạo phía sau khác nhau.

Việc đấu nối cần được thực hiện khi nguồn điện đã được ngắt hoàn toàn. Nếu không có kiến thức và kinh nghiệm về điện dân dụng, chủ nhà nên để thợ điện hoặc người có chuyên môn thực hiện.

Câu hỏi thường gặp về công tắc trung gian

Công tắc trung gian có dùng một mình được không?

Trong ứng dụng điều khiển đèn nhiều vị trí, công tắc trung gian không được sử dụng độc lập. Thiết bị thường được lắp giữa hai công tắc 2 chiều để bổ sung điểm điều khiển cho thiết bị cần bật/tắt.

Ví dụ:

2 chiều → trung gian → 2 chiều

Cả 3 công tắc cùng điều khiển một hệ thống đèn.

Công tắc trung gian và công tắc 2 chiều có giống nhau không?

Không. Công tắc 2 chiều thường được dùng để điều khiển cùng một đèn từ 2 vị trí. Còn công tắc trung gian được bổ sung khi cần điều khiển từ 3 vị trí trở lên.

Hai loại công tắc có nhiệm vụ khác nhau nhưng thường phối hợp với nhau trong cùng một hệ thống.

Kết luận

Công tắc trung gian là giải pháp phù hợp khi bạn muốn bật hoặc tắt cùng một đèn từ 3 vị trí trở lên. Thiết bị thường được đặt giữa hai công tắc 2 chiều và có 4 vị trí đấu dây để thực hiện chức năng chuyển mạch. Với 3 điểm điều khiển, hệ thống thường gồm 2 công tắc 2 chiều và 1 công tắc trung gian. Khi cần thêm điểm điều khiển, số công tắc trung gian có thể tăng tương ứng.

Thiết bị đặc biệt hữu ích tại cầu thang nhiều tầng, hành lang dài, phòng ngủ lớn và những không gian có nhiều lối di chuyển.

Thiết bị điện ABE cung cấp các mẫu công tắc trung gian thuộc những dòng như Crystal và Lace, giúp chủ nhà lựa chọn sản phẩm phù hợp với thiết kế và hệ công tắc đang sử dụng. Trước khi lắp đặt, bạn nên xác định rõ số vị trí điều khiển và để người có chuyên môn thực hiện phần đấu nối điện.
