Bạn đang bối rối vì không biết chính xác công tắc hai cực là gì và sự khác biệt của loại công tắc này là gì? Thực tế, việc hiểu nhầm và chọn sai thiết bị điện có thể trực tiếp gây ra sự cố làm mất an toàn điện. Để giúp bạn, tôi sẽ phân tích rõ cấu tạo, nguyên lý hoạt động và ứng dụng thực tế của mẫu công tắc này. Tôi là Thành Công, nhân viên kỹ thuật tại Thiết bị điện ABE, người sẽ trực tiếp giúp bạn giải quyết triệt để các thắc mắc về hệ thống công tắc điện trong nhà.
Công tắc hai cực là gì và sự nhầm lẫn phổ biến
Tại sao bạn cần hiểu đúng về loại công tắc này trước khi sử dụng hay đi mua vật tư? Sự thật là, việc hiểu sai khái niệm sẽ khiến bạn mua nhầm loại thiết bị không đủ sức chịu tải. Quyết định sai lầm này trực tiếp dẫn đến nguy cơ chập mạch và gây cháy nổ toàn bộ hệ thống điện trong nhà. Phần khái niệm dưới đây sẽ giúp bạn nhận diện chính xác sản phẩm, chọn đúng thiết bị và bảo vệ an toàn cho gia đình bạn.
Khái niệm chuẩn kỹ thuật quốc tế về công tắc hai cực

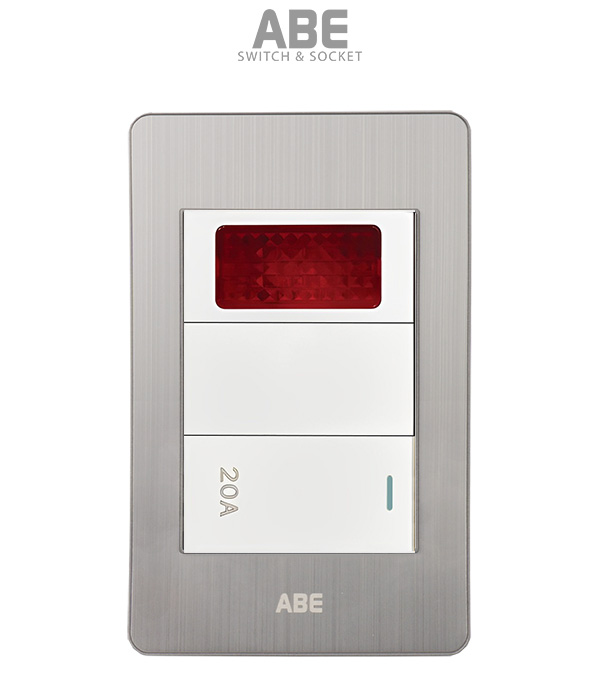

Để trả lời chính xác câu hỏi công tắc 2 cực là gì, chúng ta phải dựa vào tài liệu kỹ thuật chuẩn. Công tắc 2 cực (hay công tắc song cực, Double Pole Switch) là thiết bị ngắt đồng thời cả dây pha (dây nóng) và dây trung tính (dây nguội) trong cùng một thời điểm.
Theo Ủy ban Kỹ thuật Điện Quốc tế (IEC) 60669-1 và Tiêu chuẩn quốc gia TCVN-6188-1:2007, cơ chế cắt cả 2 dây này giúp thiết bị cách ly hoàn toàn khỏi nguồn điện. Điều này đảm bảo mức độ an toàn điện cao nhất, ngăn chặn triệt để rủi ro rò rỉ điện và đảm bảo an toàn cho người sử dụng.
Giải mã điểm mù về sự khác biệt giữa cách gọi của thợ điện và kỹ thuật chuẩn
Sự nhầm lẫn nguy hiểm nhất hiện nay nằm ở thói quen gọi tên. Tại các công trình dân dụng ở Việt Nam, thợ điện thường gọi hạt công tắc 1 chiều 2 cực thông thường là “công tắc 2 cực”. Lý do đơn giản vì mặt sau của nó có 2 lỗ cắm dây: dây pha và dây trung tính. Tuy nhiên, loại thiết bị này chỉ cắt được 1 dây pha và chịu tải tốt cho các thiết bị nhỏ như bóng đèn LED.
Tháng trước, một khách hàng đến showroom Thiết bị điện ABE để mua thiết bị. Anh ấy yêu cầu mua hạt công tắc để lắp cho bình nóng lạnh vì thợ điện ở nhà dặn mua “công tắc 2 cực”. May mắn là tôi đã giải thích và hỗ trợ kịp thời, sau đó tư vấn đúng loại công tắc 20A bình nóng lạnh chuyên dụng.
Nếu bạn dùng công tắc 1 chiều thông thường cho bình nóng lạnh, dòng điện định mức lớn sẽ nhanh chóng sinh nhiệt, ảnh hưởng đến phần tiếp điểm đồng bên trong. Hậu quả nhẹ là hỏng thiết bị, nặng hơn là chập cháy diện rộng. Do đó, bạn phải ghi nhớ: công tắc 1 chiều có 2 cực đấu dây khác hoàn toàn với công tắc song cực chịu tải lớn.
Cấu tạo chi tiết và nguyên lý hoạt động
Các bộ phận cốt lõi của công tắc hai cực
Khi tháo bỏ lớp mặt nạ công tắc, bạn sẽ thấy sản phẩm này được cấu thành từ 4 bộ phận chính.
- Lớp vỏ ngoài: Là lớp bảo vệ toàn bộ linh kiện bên trong. Tại Thiết bị điện ABE, lớp vỏ này được làm bằng nhựa Polycarbonate nguyên sinh. Vật liệu này có khả năng chịu nhiệt độ cao và chống cháy nổ hiệu quả.
- Hệ thống tiếp điểm: Đây là vị trí trực tiếp cho dòng điện đi qua. Các cực tĩnh và cực động được làm từ hợp kim đồng nguyên chất. Tiếp điểm đồng dày dặn giúp thiết bị chịu tải trơn tru dưới dòng điện định mức lớn mà không bị mài mòn.
- Phím bấm cơ học: Bộ phận tác động để bạn tương tác mỗi ngày với công tắc (bật/tắt).
- Hệ thống 4 chân đấu dây: Vị trí này sử dụng ốc vít để cố định chắc chắn các đầu dây dẫn (dây pha và dây trung tính) vào thiết bị.

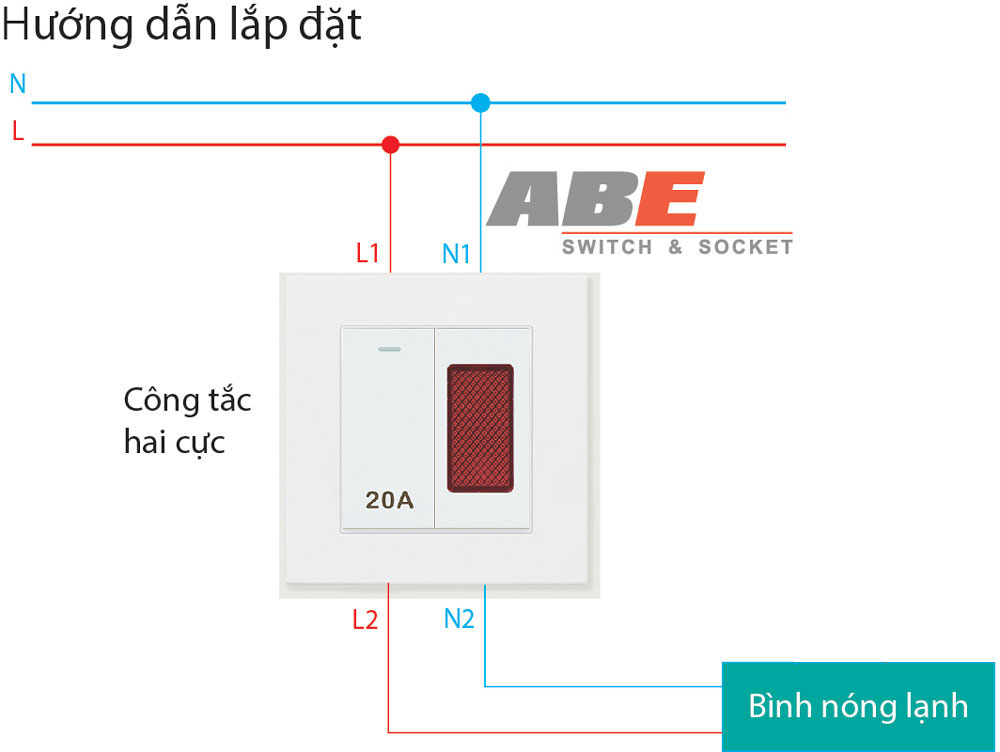

Nguyên lý ngắt đồng thời dây pha và dây trung tính
Dựa trên sơ đồ mạch điện công tắc 2 cực, cơ chế vận hành của thiết bị diễn ra rất dứt khoát. Khi bạn bật phím bấm, các tiếp điểm lập tức đóng lại và tạo thành một mạch điện kín. Lúc này, dòng điện với điện áp 220V sẽ đi qua công tắc để cấp nguồn cho thiết bị.
Điểm khác biệt nhất xảy ra khi bạn tắt công tắc. Thiết bị cắt đứt hoàn toàn sự kết nối của cả dây pha và dây trung tính cùng một thời điểm. Dòng điện bị chặn đứng tuyệt đối và không thể sinh ra hiện tượng rò rỉ điện. Cơ chế này đảm bảo việc kiểm soát dòng điện trong thiết bị hiệu quả hơn. Nhờ nguyên lý cắt kép này, bạn có thể tự tin tháo lắp và sửa chữa đồ đạc mà không phải lo lắng về rủi ro bị điện giật.
Những ứng dụng thực tế nên dùng công tắc hai cực
Nhiều người nghĩ công tắc nào cũng giống nhau và có thể dùng chung. Thực tế, bạn không thể dùng hạt công tắc thông thường để tải cho thiết bị có công suất lớn, tốn nhiều điện năng. Đối với các loại thiết bị tiêu thụ từ 2000W trở lên, công tắc hai cực trở thành một lá chắn bắt buộc để đảm bảo an toàn điện.
Bạn có thể quan tâm >>> Công tắc 20A, 45A công suất cao áp dụng nguyên lý công tắc hai cực
Bảo vệ an toàn cho thiết bị công suất lớn trong gia đình
Trong danh sách thiết bị điện dân dụng, các loại máy sinh nhiệt hoặc làm lạnh luôn đòi hỏi công suất rất cao. Cụ thể, một chiếc bình nóng lạnh thường tiêu thụ khoảng 2500W. Lò nướng, điều hòa hay máy bơm nước cũng ngốn từ 1500W đến 2000W. Khi bạn đặt các thiết bị này trong môi trường ẩm ướt như phòng tắm hay nhà bếp, nguy cơ rò rỉ điện sẽ tăng lên gấp nhiều lần.
Tuần trước, đội ngũ kỹ thuật của Thiết bị điện ABE vừa xử lý sự cố cho một gia đình bị tê tay khi chạm vào vòi hoa sen. Nguyên nhân là do thợ cũ dùng nhầm hạt công tắc 1 chiều cho bình nóng lạnh. Chúng tôi lập tức thay thế bằng dòng công tắc 20A bình nóng lạnh chuyên dụng của hãng. Việc ngắt đồng thời dây nóng và dây nguội giúp gia đình họ yên tâm sử dụng hơn.
Ứng dụng trong hệ thống điện công nghiệp và thương mại
Không chỉ giới hạn trong nhà ở, quy chuẩn an toàn điện tại các công trình lớn còn khắt khe hơn. Tại các nhà xưởng, bệnh viện hay khách sạn cao cấp, số lượng máy móc công suất lớn hoạt động cùng lúc còn nhiều hơn.
Việc trang bị công tắc song cực giúp người quản lý ngắt hoàn toàn nguồn điện khi hết ca làm việc. Thao tác này chấm dứt triệt để tình trạng hao phí điện năng ngầm. Quan trọng hơn, khi kỹ sư bảo trì máy móc, hệ thống điện đã được cách ly hoàn toàn. Điều này đảm bảo sự an toàn tuyệt đối cho cả người dùng lẫn thiết bị.
So sánh chi tiết công tắc 1 cực, 2 cực và 3 cực
Để thiết kế mạng điện trong nhà vừa an toàn vừa tiết kiệm, bạn cần phân biệt rõ đặc tính của từng thiết bị. Việc hiểu rõ sự khác nhau giữa công tắc 2 cực và 3 cực sẽ giúp bạn không lãng phí tiền bạc. Dưới đây là bảng so sánh chi tiết giúp bạn dễ dàng đưa ra quyết định:
| Tiêu chí | Công tắc 1 cực | Công tắc 2 cực | Công tắc 3 cực |
| Số cực tiếp điện | 2 chốt (1 động, 1 tĩnh) | 4 chốt (2 động, 2 tĩnh) | 3 chốt (1 cực chung, 2 đầu ra) |
| Khả năng ngắt mạch | Chỉ cắt 1 dây pha | Cắt đồng thời 2 dây | Chuyển nối mạch điện |
| Độ an toàn | Ở mức tiêu chuẩn | Gần như tuyệt đối | Ở mức tiêu chuẩn |
| Ứng dụng thực tế | Thiết bị công suất nhỏ | Thiết bị công suất lớn | Điều khiển đèn từ 2 vị trí |
Sự khác biệt về chức năng và số cực tiếp điện
Bản chất của các loại công tắc điện nằm ở chức năng điều hướng dòng điện. Hạt công tắc 1 chiều 2 cực (công tắc 1 cực) đóng ngắt duy nhất một dây pha.
Trong khi đó, công tắc 3 cực đóng vai trò như một trạm trung chuyển tín hiệu. Thiết bị này giúp bạn điều khiển một bóng đèn từ 2 vị trí khác nhau (ví dụ điển hình là hệ thống đèn cầu thang). Ngược lại, công tắc song cực sinh ra với nhiệm vụ cách ly hoàn toàn cả dây pha và dây trung tính.
Khi nào nên dùng loại nào để tối ưu chi phí
Nhiều khách hàng khi tìm đến các cửa hàng bán công tắc điện thường bối rối vì có quá nhiều mẫu mã và phân loại. Với tư cách là nhân viên kỹ thuật tại Thiết bị điện ABE, tôi luôn đưa ra một nguyên tắc rõ ràng cho khách hàng.
Bạn hãy sử dụng công tắc 1 cực hoặc 3 cực cho hệ thống bóng đèn LED chiếu sáng. Lựa chọn này giúp bạn tiết kiệm ngân sách vì giá công tắc điện âm tường loại 1 cực luôn rẻ hơn. Tuy nhiên, bạn nên trang bị công tắc 2 cực cho bình nóng lạnh, máy bơm hoặc bếp từ. Các thiết bị này đòi hỏi dòng điện định mức rất lớn, điều mà mẫu công tắc 1 cực chưa làm được. Việc bạn đầu tư thêm cho một chiếc công tắc điện đúng tiêu chuẩn sẽ giúp gia đình bạn tránh khỏi nguy cơ mất an toàn điện khi sử dụng thiết bị.
Hướng dẫn cách đấu công tắc điện hai cực an toàn và đúng chuẩn
1. Chuẩn bị dụng cụ và vật tư cần thiết
Trước khi bắt tay vào việc, bạn cần chuẩn bị sẵn sàng các dụng cụ cơ bản sau:
- Mẫu công tắc hai cực sẽ sử dụng
- Tua vít cách điện, kìm tuốt dây hoặc dao, kéo
- Bút thử điện
- Cuộn băng keo điện.
- Đế âm tường hoặc đế nổi
Để đảm bảo an toàn điện cho bản thân, bạn hãy mang thêm găng tay cao su và đi giày hoặc dép nhựa khô ráo.
2. Các bước đấu dây chi tiết từ kinh nghiệm thực tế
Bạn hãy thực hiện theo trình tự thi công như sau:
- Bước 1: Ngắt toàn bộ nguồn điện từ cầu dao hoặc Aptomat (CB) tổng của khu vực thi công. Sau đó, bạn dùng bút thử điện đưa vào đế âm tường để xác nhận dòng điện đã được ngắt hoàn toàn.
- Bước 2: Bạn dùng kìm tuốt lõi đồng dây điện khoảng 1cm. Bạn đưa trực tiếp dây pha (dây nóng) của nguồn cấp điện vào chân ký hiệu L-in. Kế tiếp, bạn đưa dây trung tính (dây nguội) vào chân N-in và dùng tua vít siết thật chặt ốc.
- Bước 3: Thực hiện đấu dây nguồn ra thiết bị. Bạn lấy dây pha của thiết bị tải nối vào chân L-out. Sau đó, bạn nối dây trung tính của thiết bị vào chân N-out.
- Bước 4: Bắt đầu hoàn thiện và kiểm tra. Bạn quấn kín các vị trí hở lõi đồng của dây điện bằng băng dính điện. Cuối cùng, bạn bật lại Aptomat, nhấn phím bấm và dùng bút thử điện đo lại mạch để nghiệm thu.
3. Cảnh báo an toàn điện
Nhiều khách hàng từng hỏi tôi tại sao phải lắp công tắc ở dây pha thật chính xác. Thực tế, nếu bạn đấu ngược vị trí giữa dây nóng và dây nguội, máy móc vẫn chạy bình thường. Tuy nhiên, khi bạn tắt công tắc, dòng điện vẫn nằm chờ bên trong thiết bị.
Đây là một lỗi thường gặp khi đấu dây cho công tắc điện và nó cực kỳ nguy hiểm. Tình huống này dẫn đến hiện tượng chập mạch hoặc giật điện gây chết người khi bạn vô tình chạm vào vỏ máy. Nếu bạn cảm thấy bối rối, tôi khuyên bạn nên dừng lại ngay. Hãy gọi cho một người thợ điện chuyên nghiệp hoặc nhờ kỹ thuật viên ABE để hỗ trợ thi công lắp đặt.
Dấu hiệu nhận biết khi cần bảo trì hoặc thay mới
Các lỗi thường gặp và cách kỹ thuật viên xử lý
Trong quá trình đi bảo hành cho khách hàng tại Thiết bị điện ABE, tôi thường xử lý các sự cố cơ bản sau đây.
- Hiện tượng công tắc phát nhiệt: Khi bạn sử dụng công tắc và cảm thấy nóng ran, đây là dấu hiệu của phần tiếp điểm đồng bên trong đã bị lỏng hoặc đang chịu dòng điện định mức quá giới hạn. Trường hợp này bạn nên ngắt điện và gọi thợ điện đến xử lý.
- Âm thanh lách cách bất thường khi bật tắt: Tiếng kêu này sinh ra do hiện tượng phóng tia lửa điện khi bề mặt tiếp điểm đồng bị oxi hóa. Để xử lý sự cố này, tôi thường ngắt Aptomat (CB) tổng, tháo thiết bị ra và vệ sinh vị trí tiếp điểm đồng. Mẹo nhỏ này giúp bề mặt tiếp điểm khôi phục độ nhẵn và dẫn điện tốt trở lại.
- Thứ ba là phím bấm bị lỏng lẻo hoặc kẹt cứng. Lỗi này xuất hiện khi lò xo cơ học bên trong đã vượt quá giới hạn chu kỳ bật tắt. Khi gặp tình trạng này, bạn không nên bấm hay sửa chữa mà hãy thay thế hạt công tắc mới để đảm bảo an toàn.
Tuổi thọ trung bình và thời điểm vàng để thay mới
Theo tiêu chuẩn thiết kế, một sản phẩm chính hãng có tần suất từ 40.000 đến 100.000 lần thao tác. Tuy nhiên, thời tiết nhiệt đới ẩm tại Việt Nam làm linh kiện suy giảm chất lượng hơn mức lý thuyết. Do đó, bạn nên kiểm tra công tắc định kỳ 6 tháng đến 1 năm một lần để đảm bảo chất lượng.
Thời điểm vàng để bạn quyết định thay mới toàn bộ là khi thiết bị đã trải qua 5 năm sử dụng. Bên cạnh đó, nếu bạn phát hiện công tắc có dấu hiệu phát nhiệt, hư nút bấm hoặc không còn đáp ứng an toàn điện, bạn nên chủ động thay mới thiết bị. Điều này đảm bảo an toàn cho người dùng và hệ thống điện.
Giải đáp các thắc mắc thường gặp về công tắc hai cực
Trong quá trình tư vấn cho khách hàng, tôi thường xuyên nhận được 3 câu hỏi dưới đây. Tôi sẽ giải đáp trực tiếp để bạn dễ dàng áp dụng cho hệ thống điện nhà mình.
Câu hỏi: Dùng công tắc hai cực thay cho aptomat bình nóng lạnh được không?
Bạn hoàn toàn có thể sử dụng hạt công tắc 1 chiều 2 cực loại 20A để thay thế nếu thông số chịu tải phù hợp. Tuy nhiên, dưới góc độ kỹ thuật, tôi khuyên bạn vẫn nên sử dụng Aptomat (CB) chống giật, hoặc sử dụng kết hợp cả hai thiết bị. Công tắc điện chỉ ngắt mạch khi bạn bấm bằng tay. Ngược lại, Aptomat sẽ tự động ngắt tức thì khi phát hiện dòng điện rò rỉ hoặc chập mạch. Khả năng bảo vệ tự động này an toàn hơn cho mạng điện trong nhà của bạn.
Câu hỏi: Ký hiệu L và N trên công tắc nghĩa là gì?
Đây là 2 ký hiệu chuẩn quốc tế dùng để phân biệt các loại dây dẫn. Ký hiệu L (Line hoặc Live) chỉ định vị trí cắm dây pha (dây nóng). Dây dẫn này mang điện áp xoay chiều 220V từ mạng lưới điện. Ký hiệu N (Neutral) chỉ định vị trí cắm dây trung tính (dây nguội). Để các thiết bị điện dân dụng hoạt động ổn định và an toàn, bạn phải đấu nối chính xác 2 đầu dây này.
Câu hỏi: Công tắc hai cực có lắp âm tường được không?
Bạn hoàn toàn có thể lắp ráp thiết bị này âm tường hoặc lắp nổi. Các nhà sản xuất đều thiết kế khối thiết bị vừa vặn với các loại đế âm tường phổ biến trên thị trường hiện nay. Cuối tuần trước, tôi vừa hướng dẫn lắp công tắc điện âm tường cho một người bạn. Anh ấy tự mua mặt nạ công tắc của Thiết bị điện ABE và lắp ráp thay thế vào chiếc đế âm có sẵn tại nhà.
Trên đây là những thông tin liên quan đến cấu tạo, nguyên lý hoạt động, ứng dụng cũng như lưu ý khi lựa chọn công tắc hai cực. Hy vọng bài viết của tôi sẽ giúp bạn có cái nhìn tổng quát trước khi lựa chọn công tắc điện cho gia đình để phù hợp nhất với mục đích và nhu cầu sử dụng
